基于“双IP链路保护”传输设备

经典双IP链路保护应用案例

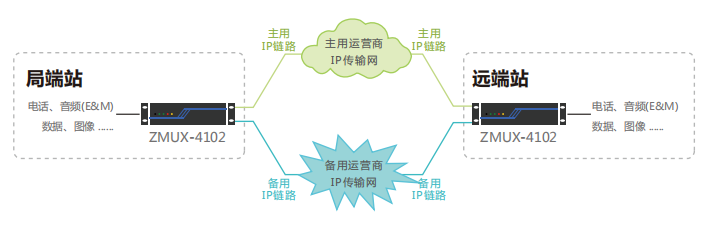

基于2个不同运营商的IP传输路由自动切换：局端与远端各选配1套ZMUX-4102多业务接入与传输平台，将租用的2条不同运营商IP链路，通过网线接入到ZMUX-4102设备。完成两路IP专线自动切换功能，保障用户重要业务信号的高安全可靠性传输。

ZMUX-4102设备实时监测2条IP链路传输质量（如：丢包率、时延、抖动等），当监测到在用的IP链路不稳定（无法保证业务信号正常通讯），ZMUX-4102设备自动切换到另一条IP链路传输，保证各种类型的业务信号安全可靠传输，可避免IP网络难以预测和控制的时延、抖动不稳定问题，造成音频、数据等通信实时性要求高的业务无法正常使用。

安全/SECURITY

确保重要业务传输稳定可靠

实现双IP链路自动保护，保障重要业务可靠性传输。

主用IP链路保护

备用IP链路保护

方案特色

1）兼容性高：可兼容多个地区三大运营商IP网络，避免设备与运营商IP链路的网络协议冲突，导致设备无法正常开通。

2）全系统冗余：除双IP链路保护，ZMUX-4102还能提供双主控板1+1保护、双电源1+1保护等冗余机制。

3）兼容多种业务类型：FXO/FXS、2线/4线音频（E&M）、异步/同步RS232、异步/同步RS422、RS485、10/100BASE-T、V.21/V.22、V.24、V.34、开关量、磁石电话、热线电话、V.35、G.703同向64k等。

4）运维简单方便：设备支持远程调试、故障诊断、固件升级等服务，对维护专业要求不高。

5）支持网管监控：可集中监控全网设备，可监测：设备运行状态、设备电源状态、传输链路状态、业务端口状态等信息。

产品特点

Product characteristics

增益可调

通过软件可调增益,可调E&M 信令工作电压方式等。

双电源

可选双电源输入1+1保护，双电源板冗余备份。

可选保护

可选双链路或多链路自动保护切换，多种保护模式可选。

全系统冗余保护

提供全系统冗余保护能力,有应对各种意外事故的能力。

业务类型多

支持空管与机场多种业务传输，ADS-B雷达、VHF甚高频……

集中监控系统

可选网管功能，自动加载全网设备配置信息，可配置各端口参数，自环检测等功能。

电源监控

支持局端设备、远端设备内外置电源板工作状态的实时监控功能

双主控保护

可选2块主控交叉板，提供1+1备份保护。

远程升级

通过网管平台对本地设备和远端设备的软件在线升级。

产品简介

Product Brief

ZMUX-4102 由广州市银讯通信科技有限公司自主研发及生产的一款多业务接入与传输平台，可基于IP电路、E1电路、光纤、STM-1/4线路、无线4G、卫星，满足64K窄带业务与宽带数据业务的统一接入、汇聚、交换、传输和管理要求，适用于目前IP化与无线传输网络发展趋势。
