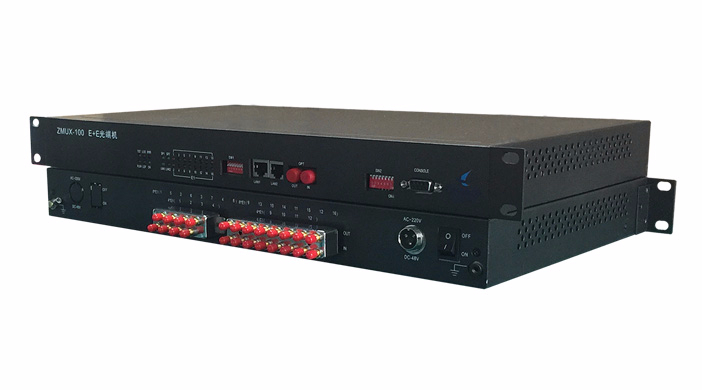

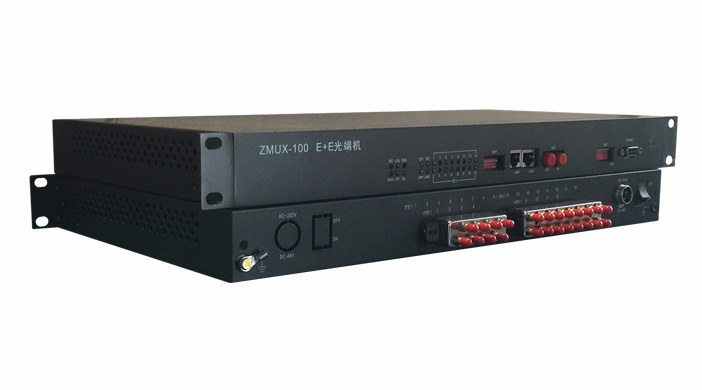

PDH光端机设备_ZMUX-100

规格参数

品牌广州银讯
产品型号ZMUX-100
容量4路E1/8路E1/12路E1/16路E14路E1+100M/8路E1+100M/12路E1+100M/16路E1+100M
链路接口光纤接口
纤芯单纤或双纤
连接器SC 或 FC
传输模式单模或多模
传输距离0~100km
电源单电源或双电源
阻抗75Ω非平衡或 120Ω平衡
规格尺寸480mm(宽)×44mm(高)×210mm(深)
业务类型可选FXO/FXS、2/4线E&M、异步/同步RS232、异步/同步RS422、RS485、10BASE-T、V.21/V.22、V.24、V.34、开关量、CAN总线、磁石电话、热线电话、V.35、G.703同向64k、ADS-B雷达、VHF甚高频、同步雷达数据、气象自观数据、转报数据、气象雷达数据、盲降数据等业务模块。

产品介绍

ZMUX-100是一款PDH光传输设备，主要完成E1、以太网业务接入，通过复用到1路光信号传输，实现E1信号与以太网信号点对点通信功能。

ZMUX-100采用模块化，可提供4个4×E1模块插槽、1个100M以太网模块插槽，最大可提供16路E1信号与 2路共享100M以太网信号接入。

ZMUX-100设有2个DB37连接头，每个DB37连接头可接入1~8路E1信号，共提供16路E1接口。 ZMUX-100还设有2个RJ45端口，完成2路以太网信号接入，2路以太网共享100M。

功能特点

占用空间少：	采用19英寸1U机箱。
光链路口：	可选双纤或单纤。
配置灵活：	可选4×E1、8×E1、12×E1、16×E1四种容量，可选2路共享100M以太网。
双电源保护：	可选双电源输入1+1保护。局端设备、远端设备，每台设备都能提供两块完全独立工作的电源板，主、备用保护；
电源监控：	支持局端设备、远端设备内置电源板工作状态的实时监控功能，也支持外接艾默生开关电源工作状态的实时监控功能；
集中监控系统：	可选网管功能，可监测全网设备配置信息、E1链路状态、E1保护状态、用户接口状态等。

组网应用

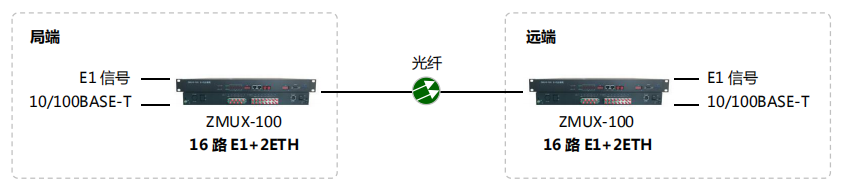

ZMUX-100组网图

ZMUX-100
