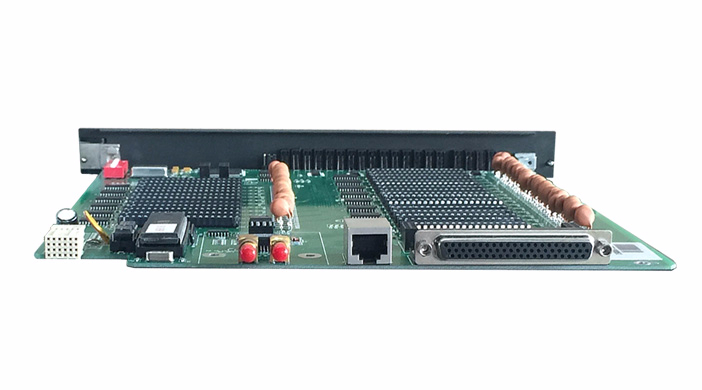

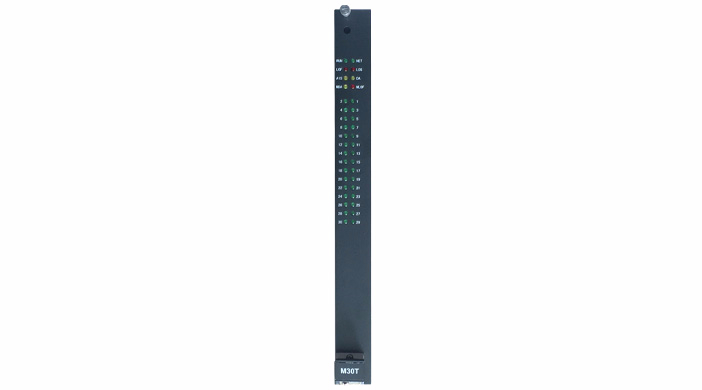

语音接口板

    M30T/M32T语音接口板插装ZMUX-3300平台的任意一个通用业务板插槽，主要完成电话业务接入，通过复用到1路E1线路 或 光纤传输，实现电话业务信号点对点通信功能。

    M30T板卡传输链路为E1电口，M32T板卡传输链路为光纤接口。

    M30T/M32T板卡均采用模块化设计，提供30个语音模块插槽，可完全按照客户要求数量装配语音模块。

    M30T/M32T板卡设有1个DB62接口，完成1~30路电话信号接入。1块M30T/M32T板卡可完成一个远端1~30路语音信号接入，对应一个远端组网通信。多块M30T板卡还可汇聚成1路光信号，通过光纤完成大容量语音信号传输。

    每块M30T/M32T板卡互相独立，故障互不影响。即插即用，扩容简单，维护方便。

技术参数指标

接口类型：E1电口（M30T板卡链路接口）

接口数量：1路

比特率：2.048 Mbps ± 50ppm

接口阻抗：1) 75欧/非平衡

                 2) 120欧/平衡

线路编码：HDB3

标准：ITU-T Rec. G.703, G704, G.712

连接器：CC4同轴接头（75欧/非平衡）；可选 RJ45接头（120欧/平衡）

接口类型：光纤接口（M32T板卡链路接口）

接口数量：1路

比特率：16.384Mb/s ± 50ppm

码型：NRZ + 扰码

发光功率：>-5dB（长距离） 或 >-12dB（短距离）

接收灵敏度：>-36dB

连接器：双纤/FC/单模/40Km（标配）；可选单纤/SC/传输距离60Km~100Km

接口类型：可选FXO/FXS、磁石电话、热线电话

接口数量：30个

连 接 器：DB62
