广州银讯助力空管雷达信号分配与比选应用

为了保障空管雷达信号高安全可靠性，雷达数据一般采用多路冗余通道进行传输。

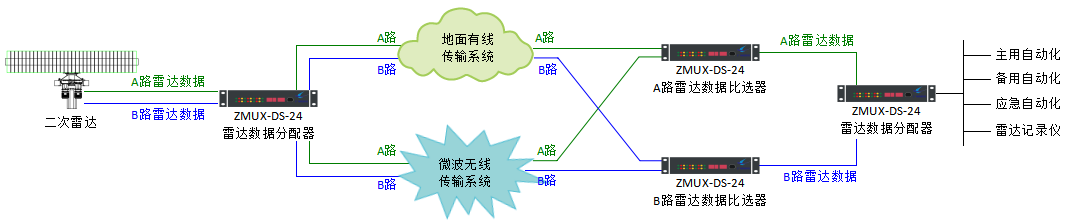

如下图所示，雷达端的A路与B路两组雷达数据，通过雷达数据分配器，将两组雷达数据一分为二(一路雷达数据分配成二路)，再借助地面有线链路与空中无线微波链路的两套路由进行传输。本场端通过雷达数据比选器，优选其中一路雷达数据送往自动化系统。


广州银讯公司自主研发及生产的ZMUX-DS-24设备，是一款大容量、高速率的有源雷达数据分配器，设备还具有雷达数据比选功能，支持分配与比选功能混合搭配使用。

当选用分配功能时，支持一路雷达数据共享（复制）为多路，最大可提供24路雷达接口任意分配。

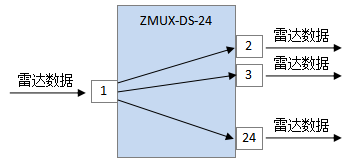

雷达信号分配应用举例说明，本应用配置：将1端口接收到的雷达数据，分配（共享）到2-24端口输出，如下图所示。


当选用比选功能时，对接收的两路或多路雷达数据在设定的时间内进行质量评估，优选其中一路质量最高的雷达数据进行输出，最大可提供24路雷达接口任意比选。

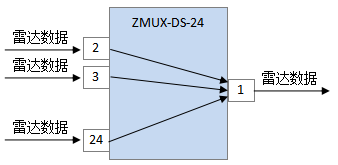

雷达信号比选应用举例说明，本应用配置：对2-24端口接收到的雷达数据，优选其中一路质量最高的转发到端口1输出。


ZMUX-DS-24设备功能特点

1）24路通道独立性：每路雷达接口可设置为主通道（输入）或子通道（输出）模式。

2）接口速率可任意设置：支持64K、38.4K、19.2K、9.6K等速率。

3）接口时钟可任意设置：可设置内时钟或外时钟。

4）输入与输出独立性：输入与输出接口可任意设置不同速率及时钟，例如：输入接口为64K速率、外时钟，输出接口为38.4K速率、内时钟。

5）接口灵活启用与关闭：提供24个按键开关，可独立开启或关闭对应的雷达接口，还可通过网管软件禁用或启用任意雷达接口。

6）分配功能组合灵活、多样：24路雷达接口可任意分配，例如：1组1分23，或2组1分11，或3组1分7等组合。

7）比选功能组合灵活、多样：24路雷达接口可任意比选，例如：3组7选1，或2组11选1，或1组23选1等组合。

8）分配与比选功能同时使用：24路雷达接口可任意选用分配或比选功能，例如：1~5端口选用分配功能，将1路雷达数据分配（共享）成4路；6~10端口选用比选功能，对接收的4路雷达数据进行质量评估，优选一路质量最高进行输出。

9）完善指示灯功能：可通过指示灯确认每路雷达接口工作为输入或输出模式，数据通信状态。

10）双电源1+1备份：可选双交流，或双直流，或一交与一直流。

11）网管监控功能：通过高效简洁的网管系统配置及实时监测设备运行状态、雷达接口状态、电源状态，查询告警信息及日志打印。

12）支持远程诊断及固件升级功能。
