甚高频/雷达数据IP、E1与光纤三链路保护传输

本方案是选用ZMUX-4102多业务接入与传输平台，解决气象远端的甚高频，雷达数据IP等多路气象自观数字信号，实现三路保护传输与接入，实现局端对全网气象自观信号的集中监控与管理。设备兼容机场空管各种常用业务信号。

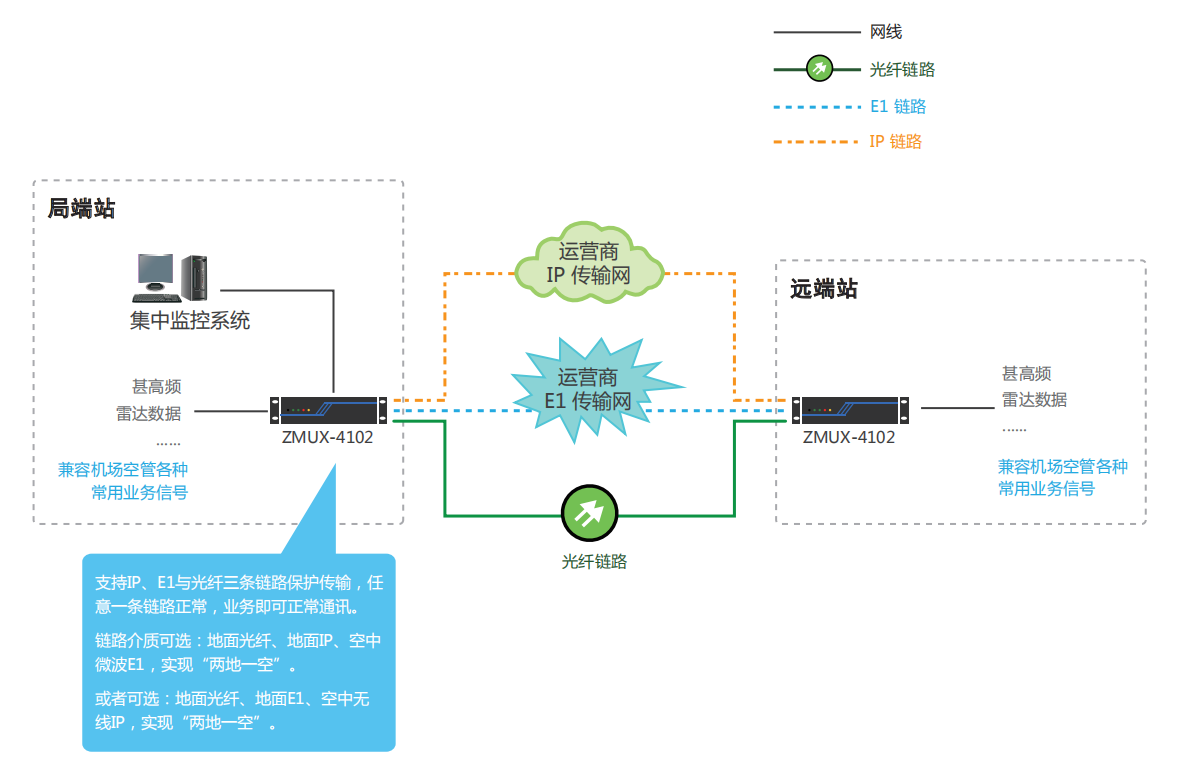

通过1路IP专线、1路光纤和1路E1线路，实现三链路自动保护，保障重要业务可靠性传输。

正常情况，ZMUX-4102平台实时监测接入的3路传输线路通信质量，默认选用IP专线为主用线路；

当主用IP专线出现故障时，ZMUX-4102自动切换到备用E1线路进行传输或者光纤线路；

如备用的两路其中一路再故障，如光纤线路故障时，如则ZMUX-4102会自动切换到备用链路E1线路。

当IP专线恢复正常时，ZMUX-4102自动切换回主用IP专线传输。

三个线路建议采用三个方向接入，从空间上进行容灾考虑，避免3路地面线路同时中断的事件发生。

设备简介

ZMUX-4102可提供标准STM-1/STM-4链路接口，作为SDH设备组成SDH自愈环，也可以接入运营商STM-1/STM-4线路，实现广域范围的业务传输。

支持IP、E1与光纤三条链路保护传输，任意一条链路正常，业务即可正常通讯。

链路介质可选：地面光纤、地面IP、空中微波E1，实现“两地一空”。

或者可选：地面光纤、地面E1、空中无线IP，实现“两地一空”。

ZMUX-4102IP链路接口支持传输时延优化、抖动缓存吸收、抗丢包等功能，提高传输时稳定可靠性，解决甚高频语音通讯时出现不连贯、延迟甚至中断的问题。

方案优势

1）满足三路由自动保护传输。

2）与传统方案比较，本方案简化组网拓扑，减少局端设备投入。

3）MUX-4102设备可选全系统冗余，包括双电源冗余，双主控板冗余和多链路传输保护，高安全可靠性。

4）可实时监测全网ZMUX-4102状态与性能，如：电源状态、链路状态、业务状态等。
