“双IP链路保护”的多业务通信传输系统

   目前，各大运营商的网络均从传统的电路交换网向基于IP技术的下一代网络转型，专网用户租用运营商传输电路，更多提供的是IP电路，使各种承载单一业务类型的纵向网络不断融合，向承载多种业务类型的水平分层网络发展。

    为了保障用户重要业务信号的高安全可靠性传输，广州银讯公司通过不断自主创新，研发了一套“双IP链路保护”的冗余机制，满足2个不同运营商的IP传输路由自动切换，传输各种类型的业务信号，并依靠公司在专网行业多年的项目经验，加入了符合专网用户应用场景的切换条件，使产品更人性化、更符合实际应用。

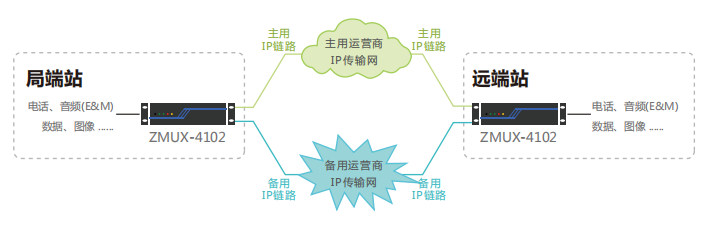

双IP链路传输系统组网图

方案简介

局端与远端各选配1套ZMUX-4102多业务接入与传输平台，将租用的2条不同运营商IP链路，通过网线接入到ZMUX-4102设备。

ZMUX-4102设备实时监测2条IP链路传输质量（如：丢包率、时延、抖动等），当监测到在用的IP链路不稳定（无法保证业务信号正常通讯），ZMUX-4102设备自动切换到另一条IP链路传输，保证各种类型的业务信号安全可靠传输，可避免IP网络难以预测和控制的时延、抖动不稳定问题，造成音频、数据等通信实时性要求高的业务无法正常使用。

方案特色

1）兼容性高：可兼容多个地区三大运营商IP网络，避免设备与运营商IP链路的网络协议冲突，导致设备无法正常开通。

2）全系统冗余：除双IP链路保护，ZMUX-4102还能提供双主控板1+1保护、双电源1+1保护等冗余机制。

3）兼容多种业务类型：FXO/FXS、2线/4线音频（E&M）、异步/同步RS232、异步/同步RS422、RS485、10/100BASE-T、V.21/V.22、V.24、V.34、开关量、磁石电话、热线电话、V.35、G.703同向64k等。

4）运维简单方便：设备支持远程调试、故障诊断、固件升级等服务，对维护专业要求不高。

5）支持网管监控：可集中监控全网设备，可监测：设备运行状态、设备电源状态、传输链路状态、业务端口状态等信息。
