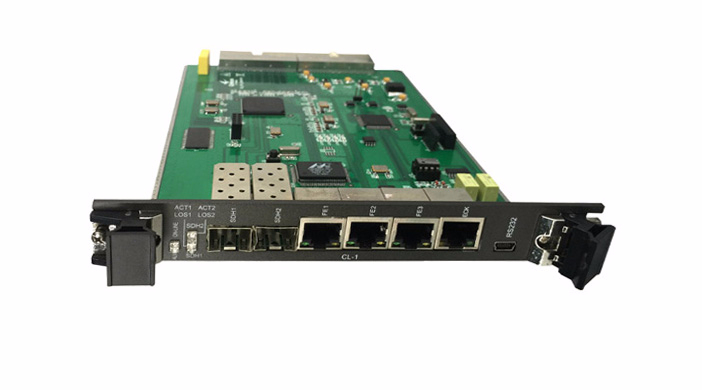

CL-1主控板

    CL-1主控板需要插装到ZMUX-4102平台的2个主控板专用插槽，主要完成对各块IO板的业务信号进行汇聚、交叉、配置及传输，还可提供设备网管与时钟输入/输出功能。

    每块CL-1主控板可提供：

    2路STM-1接口：可组成SDH光环网（自愈环），或直接连接运营商SDH网络实现广域范围的业务传输。

    3路FE接口：每路FE接口可独立配置参数，可选工作模式：1)上行链路接口、2)下行业务接口、3)网管监控接口。支持"auto-negotiation"与"automatic MDI/MDIX crossover"功能，即插即用。内置2层交换功能，支持VLAN功能，当设置VLAN时，每个以太网接口可独立工作，支持端口限速功能。

    网管接口：可提供以太网或RS232串行网管接口，主要对ZMUX-4102及其互联的ZMUX系列设备监控与配置，可监测全网设备状态与性能（包括电源状态、链路状态、业务状态等），支持远程在线升级。各个节点ZMUX-4102网管信号可通过内置管理通道传输，实现集中监控管理，也可通过外部通道传输，可通过以太网网管接口实现多套ZMUX-4102平台的网管信号级联。

    CL-1主控板还可提供1路节点时钟接口，为了提高ZMUX-4102可靠性，用户可选2块CL-1主控板，提供1+1热备份，也可选单块主控板独立工作。

技术参数指标

接口类型：以太网接口（FE1、FE2、FE3）

接口数量：3个

接口类型：10/100BaseT以太网 (10M/100M自适应 与 平行/交叉网线自适应)

双工模式：半双工/全双工

工作模式：1) 上行链路接口

                 2) 下行业务接口

                 3) 网管监控接口

                 *任意以太网接口可配置上述其中一种工作模式

网络标准：IEEE 802.3u、802.3x、802.1p and 802.1Q

VLAN：1) 基于IEEE 802.1Q

            2) 基于以太网端口

VLAN标签：最大支持64个

端口限速：0 (出厂默认，不限速)、8k、256k、512k、1M、2M、8M

抖动吸收：2.5ms ~ 200ms

连 接 器：RJ-45

接口类型：节点时钟接口（ECK）

接口数量：1个

速    率：2.048 Mbps

类    型：ITU-T Rec. G.703, HDB3 coding

连 接 器：RJ-45

接口类型：串行控制接口（RS-232/V.24 DCE）

接口数量：1个

接口速率：9.6kbps异步

连 接 器：MINI-USB
