基于IP传输的空管台站通信系统

概况

近年来，以IP技术为基础的数据业务正在快速发展，同时许多网络和业务都在围绕IP技术进行融合，IP网络作为多业务承载平台是网络发展的趋势，多种宽带IP接入技术正在兴起并激烈竞争，在电信运营业的开放与竞争的大坏境中，接入网特别是IP接入网的竞争尤为激烈。

国内民航开始推进基于IP网络的多业务传输技术应用，努力构建地、空一体化的通信网络，不断完善地面设施和网络建设布局，从整体上提高民航安全水平、运行效率和服务能力，增大空域容量。

解决方案

广州银讯公司针对机场空管用户的应用需求，提出了一种新一代多业务接入与传输平台与应用，实现通过IP电路、E1/2M电路、光纤或SDH线路，满足64K窄带业务与宽带数据业务的统一接入、汇聚、交换、传输和管理要求，除了可提供各类传统的窄带业务接口与现代宽带业务接口，还为未来的业务需求预留了平稳升级的能力。系统内置的大容量交叉矩阵及大吞吐量的包交换处理模块，使得业务在网络中的分发调度变得异常便捷。大规模SOPC（片上系统）技术的应用，使得平台具有了自我更新升级的能力。

如此，既保护了用户现有投资，又能通过不断引入新的技术，使得平台始终保有技术上的先进性，适用于目前IP化传输网络发展趋势。

多业务接入与传输

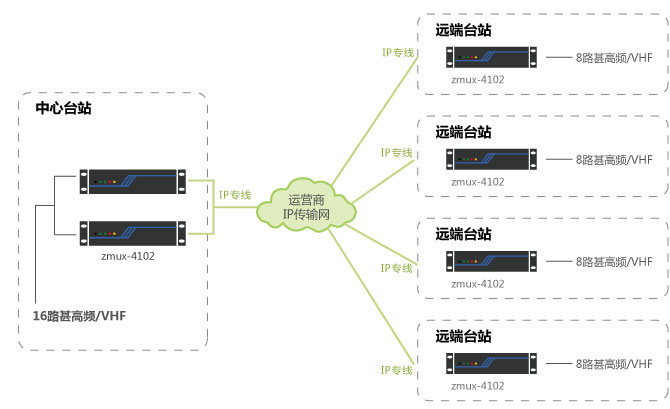

远端台站到中心站之间，租用运营商IP电路，将远端业务信号接入ZMUX-4102平台，通过IP电路传输到局端，完成多业务信号通信与传输功能。可兼容VHF甚高频、雷达数据、气象数据、盲降导航数据等机场与空管常用业务。

双路由传输保护

传统的E1（TDM）传输网络和设备，已经多年确保了民航空管通信系统的安全稳定运行，在IP化系统的逐步建立和完善过程中，E1线路成为最后的安全保障备份，是非常必要的。

部分远端台站的业务非常重要，建议租用运营商一路E1电路，与IP电路形成双路由保护传输系统。E1线路与IP专线建议采用两个方向接入，从空间上进行容灾考虑，避免2路地面线路同时中断的事件发生。

一地一空传输保护

部分远端台站可建设1路无线4G线路，作为备用传输路由，确保地面线路因不可抗力中断情况下，还可通过空中线路传输，保障雷达、甚高频等重要业务安全可靠性传输。

无线4G方式需要使用4G流量实现通信传输，广州银讯公司提供的ZMUX-4102具备4G流量控制功能，当ZMUX-4102监测到雷达、甚高频等业务端口有数据流，即启动无线4G传输，当ZMUX-4102监测业务端口无数据流，只传输必要的握手信号及设备监控信号等数据。

IP传输稳定可靠

ZMUX-4102可对接入的业务信号进行统一调度配置，可设置重要业务优先级，保证每路业务信号拥有稳定的带宽，互不影响，确保重要业务传输稳定可靠。

ZMUX-4102支持IP传输时延优化、抖动缓存吸收、抗丢包等功能，提高传输时稳定可靠性，解决甚高频语音通讯时出现不连贯、延迟甚至中断的问题。

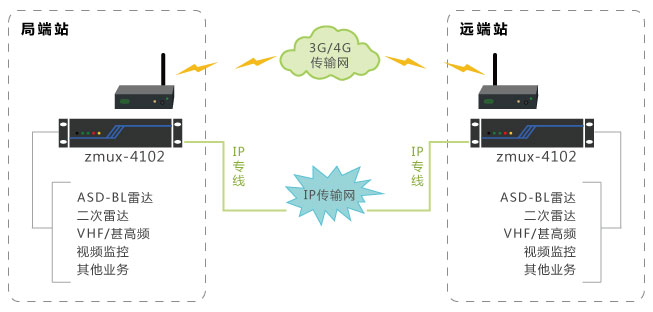

一地一空传输保护组网图

产品介绍

ZMUX-4102新一代多业务接入传输平台由机箱、电源板、主控板和IO业务板构成。机箱采用2U高设计，主要完成电源板、主控交叉板与IO业务板之间的信号互连，共有10个板卡插槽，包括2个热备份电源板插槽、2个主控交叉板插槽、6块IO业务板通用插槽。

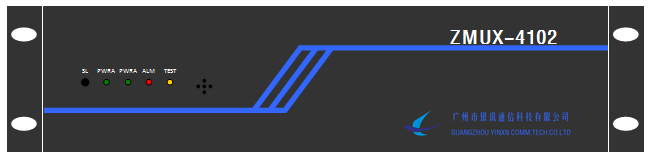

ZMUX-4102正面示意图

ZMUX-4102机箱为19英寸2U高。

外观尺寸：90mm(高) x 440mm(宽) x 250mm(深)，含前挂耳。

                    90mm(高) x 366mm(宽) x 250mm(深)，不含前挂耳。

设备前面板设有4个LED指示灯、1个告警蜂鸣器与1个止铃键。

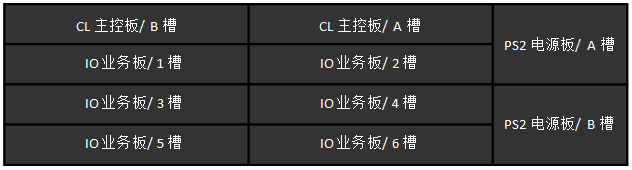

ZMUX-4102背面示意图

ZMUX-4102从工作电源、主控电路、传输链路、业务端口等方面都设有热备份保护功能。

功能特点：

双电源保护：可选双电源输入1+1保护，双电源板冗余备份。

双主控保护：可选2块主控交叉板，提供1+1备份保护。

传输多元化：

1) 有线传输 可选IP电路、E1电路、光纤、SDH线路。

2) 无线传输 可选无线3G/4G、卫星、无线微波、无线网桥。

多链路保护：可选双链路 或 多链路自动保护切换，多种保护模式可选。

业务类型多：可选ADS-B雷达、VHF甚高频、同步雷达数据、气象自观数据、转报数据、气象雷达数据、盲降数据、FXO/FXS、2/4线E&M、异步/同步RS232、异步/同步RS422、RS485、10/100BASE-T、V.21/V.22、V.24、V.34、开关量、CAN总线、磁石电话、热线电话、V.35、G.703同向64k等。

安装维护方便：可插入自检测试信号，检验信道传输状况，协助设备开通与方便维护。

集中监控系统：可选网管功能，自动加载全网设备配置信息，可配置各端口参数，自环检测等功能。

具备自主开发能力：ZMUX-4102平台是由我公司自主研发，拥有核心技术，申请了广州市新一代信息技术，可根据空管用户的特殊需求，量身定制。

安全可靠产品质量：我公司严格遵循ISO9000质量管理体系，所有产品均通过48小时高温老化测试，72小时常温老化测试，电话接口均通过雷击测试合格。

强大集中监控系统

集中监控系统是一套由广州银讯公司设计与开发的集中监控系统，可对ZMUX-4102平台进行集中监控与管理。

集中监控管理：可通过内置管理通道，将各节点ZMUX-4102网管信号传输到集中监控中心。

网管访问方式：可选以太网 或 RS232连接方式。

远程在线升级：可通过集中监控系统对各节点的ZMUX-4102平台进行远程在线升级。

自动加载信息：可自动加载ZMUX-4102组网拓扑、配置信息等。

完善的监测、管理与告警功能：可实时监测全网ZMUX-4102状态与性能（如：电源状态、链路状态、业务状态等），可设置全网ZMUX-4102配置信息（如：信号交叉、链路保护、雷达速率、时钟等），可同步上报全网ZMUX-4102告警信息，并刷新视图。

强大的诊断维护功能：ZMUX-4102对链路接口与用户接口提供一系列自检诊断功能，可有效、快速地定位问题，可通过环回各路接口，诊断是由于ZMUX-4102硬件还是外部系统引起故障。

总结

ZMUX-4102新一代多业务接入传输平台是一款重要的终端设备，是新时代的产物，满足客户当前业务需求以及未来业务扩展。并且在各个领域得到了广泛的应用，同时已经得到客户和同行的重视和认可。

ZMUX-4102多业务接入传输平台优势主要体现在性能与安全、业务上，可通过IP专线、E1线路、光纤 或 无线3G/4G，实现ADS-B雷达、二次雷达、VHF/甚高频与其它重要信号接入、汇聚、交换、传输和管理，对系统工作电源、主控电路、传输链路、业务端口等各方面都设有热备份保护功能，适用于目前无线与IP化传输网络发展趋势，以保障远端台站业务信号安全、可靠传输，并且支持多业务接入及平滑扩展，拥有足够的接入能力，有效支持客户当前业务需求以及未来业务扩展。
