卫星IP通信系统解决方案

一、需求

通过与相关技术人员的交流，结合我公司在机场专网通信设备的设计与研发经验，提出了一套适 合卫星IP通信系统的总体技术方案，突出系统在业务规模，网络结构，维护管理，安全控制，应急 处理等方面的特殊需求，还兼顾到未来业务及应用的延续性和扩展性。

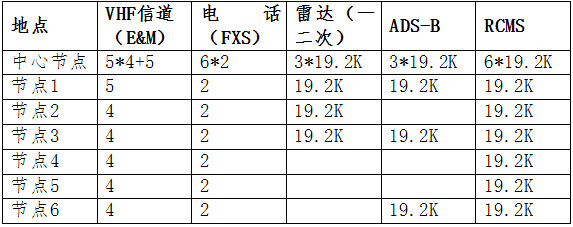

传输业务需求：

需求说明：

1) 节点1至节点6业务数据均传输到中心节点，传输方式为卫星IP 电路，中心节点总带宽为2M。

2) 甚高频、电话、雷达业务需压缩处理。

3) 所有节点预留设备监控系统的接口和带宽。

4) 所有节点设备，请预留地面线路接口。

二、解决方案

针对国内机场客户特殊应用要求，我公司为机场客户开发了ZMUX系列专网通信设备，可完全满足 机场客户需求应用，并已在全国各省100多个机场客户成功运行多年，得到客户一致认可及好评。

同时，我公司与机场客户已有10多年合作经验，一直以来与机场客户都保持着交流学习，按照机 场客户提出来的一些好建议，对ZMUX系列设备进行更人性化的升级及新增更多组网应用。

我公司是一家国家高新技术企业，公司成立10多年，一直专注于PCM设备、光通信设备等通信网 络技术研究与开发，全部产品均为自行研发、安全可靠性强，拥有雄厚的技术实力，处于行业领先 地位。

主营产品：MSTP设备、PCM设备、SDH设备、综合业务接入平台、电话光端机、多业务光端机、E1 保护倒换设备、PDH光端机、DXC设备、通信工程配套产品，等等。公司产品已广泛应用于民航、海 事、政府、电力、能源、铁路、高速公路等行业客户，已热诚服务于国内100多家空管与机场客户、 100多家海事局等行业客户。

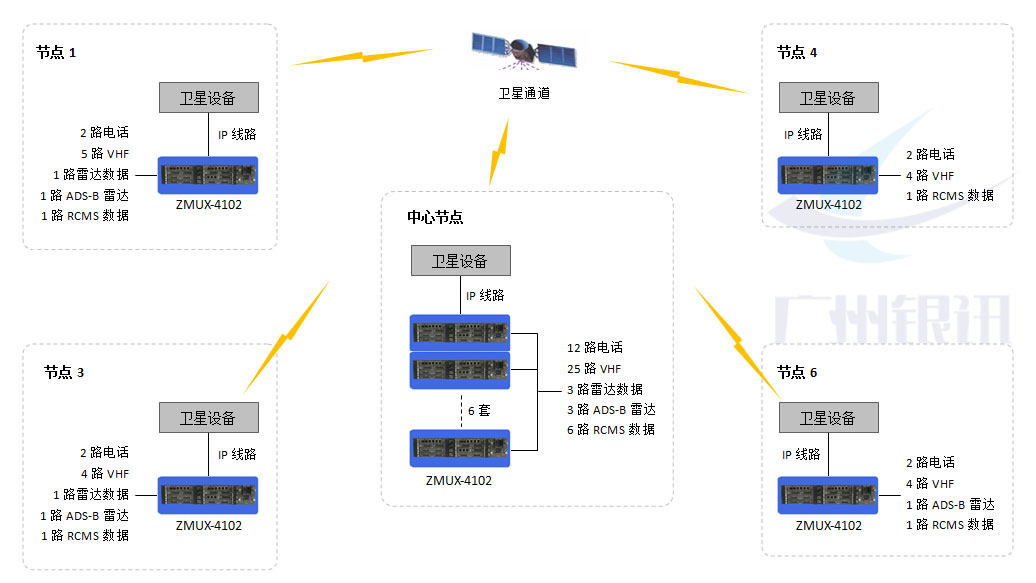

2.1 方案介绍

每个远端节点安装1套ZMUX-4102新一代多业务接入传输平台，将 每个节点的VHF、ADS-B雷达、同步雷达、RCMS数据等综合业务统一接入，通过卫星的IP电路传输到 中心节点。

中心节点安装6套ZMUX-4102新一代多业务接入传输平台，分别对 应各个节点的ZMUX-4102组网通信，实现多业务信号点对点通信功能。

2.2 功能特点

1）可选卫星IP电路传输

传统PCM设备基于E1电路传输，本方案提供的ZMUX-4102平台可直 接基于卫星的IP电路实现多业务信号点对点通信功能，支持IP传输时延优化、抖动缓存吸收、抗丢 包等功能，提高IP传输时稳定可靠性，可设置重要业务优先级，保证每路业务信号拥有稳定的带宽 ，互不影响，确保重要业务传输稳定可靠。

2）支持压缩技术

传统PCM设备的1路VHF、同步雷达 或 电话均占用1个64K带宽，本 方案提供的ZMUX-4102平台采用了压缩技术，将标准1路64K甚高频、雷达数据及电话均压缩成9.6K带 宽，可节省卫星IP电路带宽，节省卫星线路费用，并保障语音、数据通讯质量。

3）安全可靠性高

ZMUX-4102平台从工作电源、主控交叉电路、传输链路、业务端口 等方面都设有备份冗余功能，可选双主控1+1保护，双电源1+1保护，双传输链路自动保护等。

4）性能稳定可靠，良好的兼容性

ZMUX-4102平台已在民航内蒙空管分局二次雷达传输系统、民航西 藏区局甚高频传输系统等项目成功应用，ZMUX系列产品已成功在国内多家空管、机场及海事局专网 用户与国外多款知名品牌电台配合使用，例如：德国R&S、英国PAE、意大利OTE、美国先创、挪威 JOTRON、新西兰TAIT、日本建伍、澳大利亚Spectra等，设备安全可靠，兼容性好，得到客户的肯定 。

5）业务扩展能力强

ZMUX-4102平台为插卡式设计，将来可通过扩展业务板卡，有效的 满足系统业务扩容，可选：甚高频、同步雷达、ADS-B雷达、盲降/导航、DME测距、DVOR全向信标、 指点信标、无方向信标、气象自观数据、自动转报数据、气象雷达、集中监控数据，等空管与机场 常用业务。

6）一地一空保护传输

ZMUX-4102平台可选1路空中卫星线路与1路地面线路自动保护切换 。默认选用卫星IP电路传输，可预留地面E1电路接口作为备用链路，保障雷达数据安全可靠性传输 。

7）集中监控功能

可选网管功能，可监测全网ZMUX-4102平台配置信息、传输链路状 态、链路保护状态、业务端口状态等。

三、设备简介

4.1多业务接入传输平台  ZMUX-4012

ZMUX-4102是一款多业务接入与传输平台，可基于IP专线、E1线路 、光纤、STM-1/4线路、卫星IP、微波、无线3G/4G等通道，满足电话、音频、低速率数据等窄带业 务与宽带数据业务的统一接入、汇聚、交换、传输和管理要求，适用于目前IP化传输网络发展趋势 。

ZMUX-4102 平台由机箱、电源板、主控板和IO业务板构成。机箱 采用2U高设计，主要完成电源板、主控交叉板与IO业务板之间的信号互连，共有10个板卡插槽，包 括2个热备份电源板插槽、2个主控交叉板插槽、6块IO业务板通用插槽。

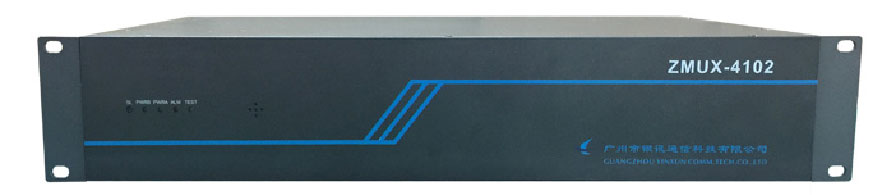

ZMUX-4102正面示意图

ZMUX-4102机箱为19英寸2U高。

外观尺寸：90mm(高) x 440mm(宽) x 250mm(深)，含前挂耳。

设备前面板设有4个LED指示灯、1个告警蜂鸣器与1个止铃键。

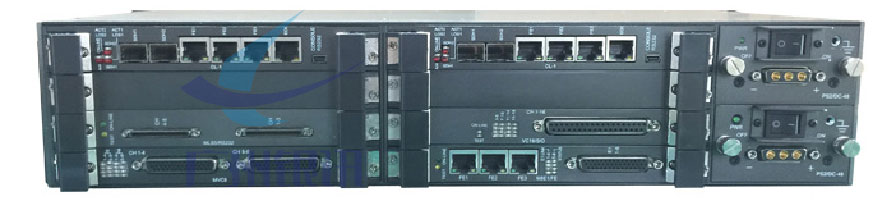

ZMUX-4102背面示意图

设备背面共有10个插槽，包括：

2个电源板专用插槽（可选：单直流、单交流、双直流、双交流、一交流与一直流）

2个交叉主控板专用插槽（可选：CL-1 或 CL-4）

6个IO业务板通用插槽（可选：E1/FE接口板、RS232接口板、RS422接口板、RS485接口板、音频/E&M接口板、语音接口板等）

ZMUX-4102平台功能特点

双电源保护：可选双电源输入1+1保护，双电源板冗余备份。

双主控保护：可选2块主控交叉板，提供1+1备份保护。

传输多元化：

1) 有线传输 可选IP专线、E1线路、光纤、STM-1/STM-4线路。

2) 无线传输 可卫星IP、3G/4G无线专线、无线微波、无线网桥。

多链路保护：可选双链路 或 多链路自动保护切换，多种保护模式可选。

业务类型多：可选FXO/FXS、2/4线E&M、异步/同步RS232、异步/同步RS422、RS485、E1、10/100BASE-T、V.21/V.22、V.24、V.34、开关量、CAN总线、磁石电话、热线电话、V.35、G.703同向64k等。

电信级标准：设备已获得工信部入网许可证，性能达到电信级标准。

定制开发能力：我公司全部产品都是自主研发，拥有核心技术，还申请了多项国家实用新型专利，可根据专网用户的特殊需求，量身定制。

质量保障：我公司严格遵循ISO9000质量管理体系，所有产品均通过48小时高温老化测试，72小时常温老化测试，业务端口均通过雷击测试合格。

可选网管功能：可集中监测全网设备运行状态，可监测：传输链路、双链路保护、业务端口状态等。
