DTR-100电台通信传输方案

    随着民航飞行流量日益增加，空管局对通信设备建设和传输安全保障性提出更高的要求。尤其VHF甚高频电台为主的地空通信设备，在保障飞行和安全过程中扮演了重要的角色。

    意大利OTE公司的AK-100遥控盒和DTR-100电台是国内民航机场常用的甚高频设备之一。正常情况，DTR-100电台安装在远端台站，AK-100遥控盒安装局端航管楼，通过光纤或E1线路实现甚高频信息远程通信传输。

    为满足机场甚高频电台高可靠性传输要求，广州市银讯通信科技有限公司为机场客户专门开发了ZMUX系列通信传输设备，可满足DTR-100电台双路由保护传输、传输路由监控告警、电台端口监控告警等功能，保障DTR-100电台安全稳定传输。

    组网图如下所示：

    a）双路光纤保护传输，选用ZMUX-3036S2。

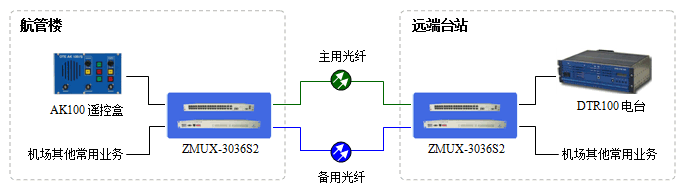

AK-100与DTR-100双光保护传输组网图

    b）双路E1保护传输，选用ZMUX-3036。

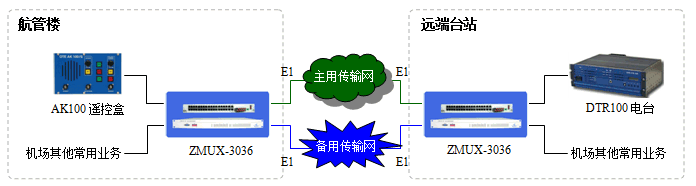

AK-100与DTR-100双E1通道保护传输组网图

    c）一路光纤和一路E1保护传输（一地一空保护传输），选用ZMUX-3036ES。

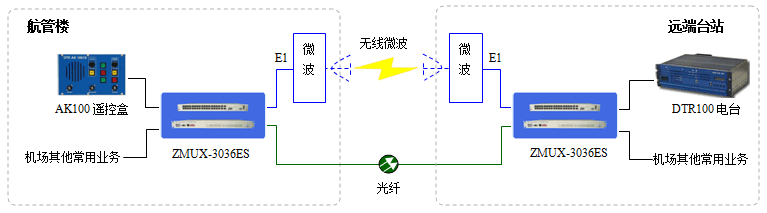

AK-100与DTR-100一光一电保护传输组网图

    广州银讯公司ZMUX-3036系列产品支持集中监控功能，客户可在局端航管楼对全网设备统一监控与管理，可监测到：a）两路传输线路状态 b）线路保护切换状态 c）甚高频端口监控。

    客户可通过查询故障日志，可查询某段时间主用或备用传输线路故障、甚高频端口故障等。设备告警方式支持：a）发光指示灯告警 b）监控系统声音告警 c）手机短信告警通知。

    部分机场客户只能提供单路光纤或E1通道，可选用ZMUX-3032或ZMUX-3030。如下图所示：

    a）单路E1线路传输，选用ZMUX-3030。

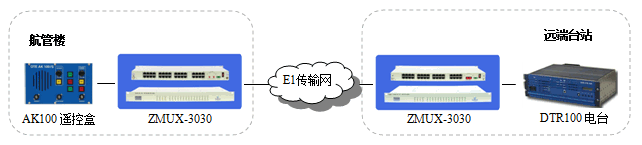

AK-100与DTR-100 E1传输组网图

    b）单路光纤线路传输，选用ZMUX-3032。

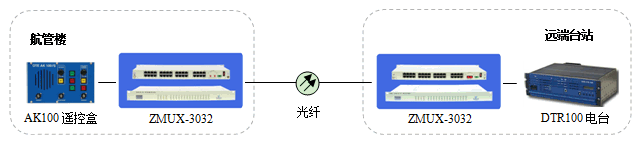

AK-100与DTR-100光纤传输组网图

    广州银讯公司ZMUX系列设备还成功传输多款知名品牌电台，如：德国R&S公司、英国PAE公司、挪威JOTRON公司、日本健伍电台，新西兰大吉公司，澳大利亚频谱公司MX800电台等。
