气象自观系统一地一空双路由传输解决方案-2

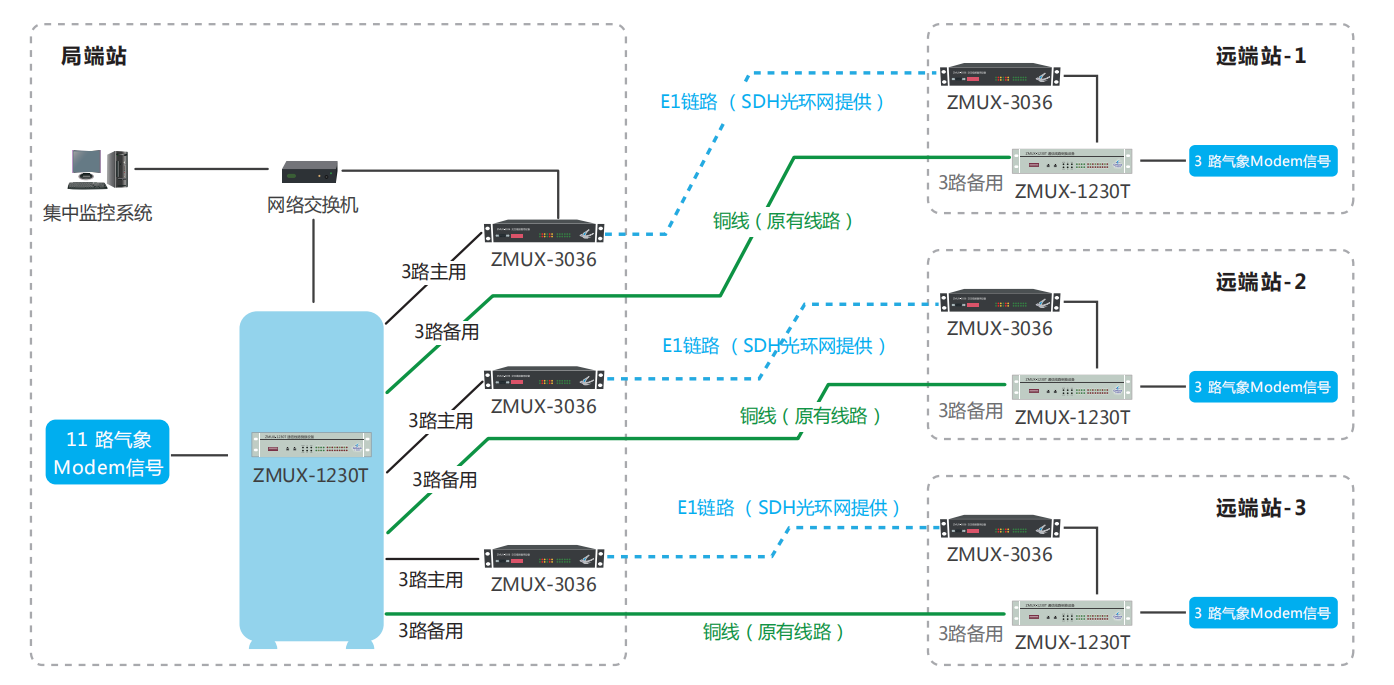

本方案是选用广州银讯ZMUX-1230T用户线路切换设备，解决气象远端的多路气象自观数字信号基于E1双路由保护传输，实现局端对全网气象自观信号的集中监控与管理。

每个远端站安装1台ZMUX-1230T用户线路切换设备，将气象自观Modem数据复制成主用与备用2组气象自观Modem数据。

每个远端站安装1台ZMUX-3036智能型PCM设备。

将主用气象自观Modem数据接入及复用成E1信号，通过SDH光环网提供的E1链路，将气象自观Modem数据传输到局端站。

备用气象自观Modem数据连接原有铜缆线路，通过铜缆将气象自观Modem数据传输到局端站。

局端站安装3台ZMUX-3036，与3个远端ZMUX-3036一一配对组网，形成3套相互独立传输系统，故障互不影响。

局端站安装1台ZMUX-1230T，接入ZMUX-3036（E1链路）传输的主用气象自观Modem数据与铜缆传输的备用气象自观Modem数据，实现E1链路与铜缆传输之间切换，充分利用原有铜缆线路，保障气象自观数据高安全可靠性传输。

ZMUX-1230T简介

ZMUX-1230T主要满足1~30对主用与备用用户线之间的切换（如：主用与备用交换机、主用与备用PCM），支持网管终端或拨码开关两种切换方式，可一次性切换30对用户线或只切换任意1对用户线。
