气象自观千兆IP光环网传输与接入系统

本方案是选用广州银讯ZMUX-4102多业务接入与传输平台，解决气象远端的多路气象自观数字信号基于千兆IP光环网传输与接入，实现局端对全网气象自观信号的集中监控与管理。

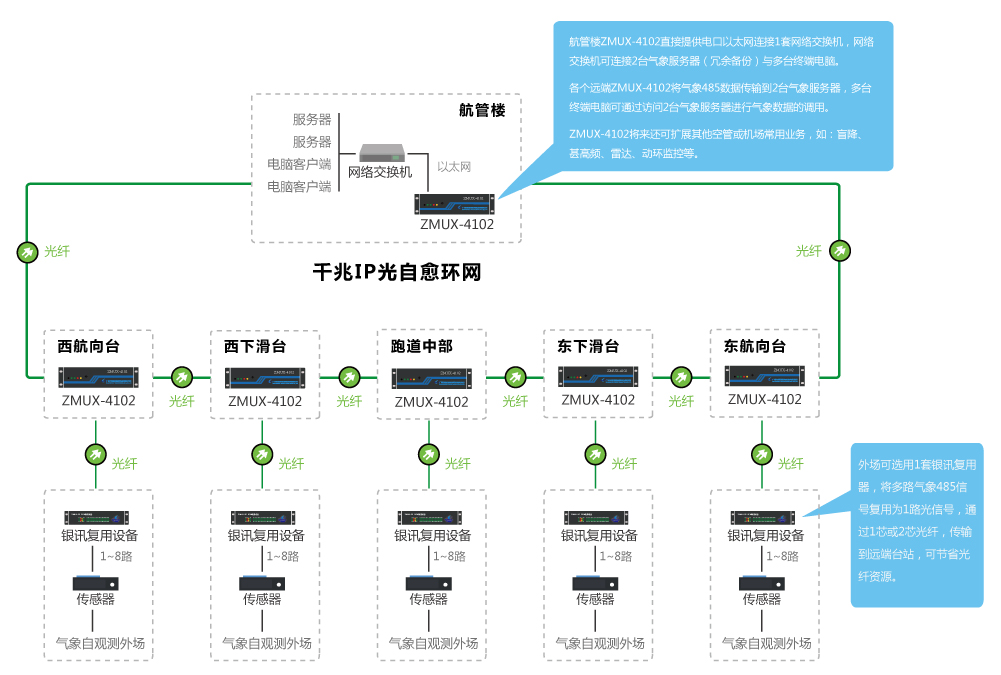

气象自观千兆IP光环网传输与接入系统

本方案5个跑道外场各安装一台小型化复用设备ZMUX-08S，体积像普通电话大小，将外场1-8路气象数据接入到复用设备ZMUX-08S，复用成1路光信号，通过1芯或2芯光纤，将气象自观数据传输到5个跑道台站。

5个跑道台站个安装一套多业务接入与传输平台ZMUX-4102，接入5个跑道外场光信号，相邻台站间通过光纤相互连接，形成1套千兆IP光环网，将5个跑道外场气象自观数据传输到航管楼。支持自愈坏功能，当环网某一段光缆故障，系统可以实现信号从另外一个方向传输到航管楼，保障气象自观数据的高可靠性传输。

航管楼安装一套ZMUX-4102接收5个跑道外场气象自观数据，ZMUX-4102提供以太网接口连接一套网络交换机与2台气象服务器（冗余备份），将5个外场气象自观数据存储到2台气象服务器。终端电话用户可通过访问2台气象服务器进行气象数据的调用。
