PCM设备常用E1接头型号

作者:Hans 来源: 日期:2017-9-19 9:55:02 人气:718 评论:0

PCM复用设备是采用了最新的大规模数字集成电路和厚薄膜工艺技术而推出的新一代高集成度单板PCM基群复接设备,它可以在标准的E1通道即2M传输通道上直接提供30路各种业务终端接口。

虽然PCM是通过E1通道进行传输的,但PCM设备中常用的E1物理接头型号有几种,用户在购买的时候往往会不知选购哪一种E1物理接头,下面专业生产PCM设备的广州银讯小编为您简述一下PCM设备E1接头型号。

PCM设备标准E1物理接头阻抗可选75Ω非平衡或选120Ω平衡,75Ω非平衡有BNC和CC4这两种类型的接头,而120Ω平衡只有RJ45接头。

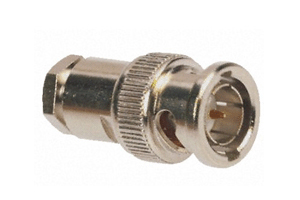

BNC接头:

BNC接头,是一种用于同轴电缆的连接器。目前它还被大量用于通信系统中,如网络设备中的E1接口就是用两根BNC接头的同轴电缆来连接的,在高档的监视器、音响设备中也经常用来传送音频、视频信号。

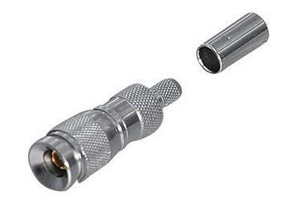

CC4接头:

CC4接头连接器具有卡锁连接机构,体积小,连接可靠,供邮电通信设备和无线电仪器的射频回路中连接同轴电缆用,与75欧姆的电缆连接时,工作频率至少达2GHz。

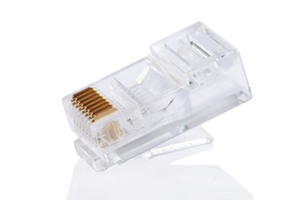

RJ45接头

RJ45接头是在120欧姆连接时专用的物理接头。相信大家对RJ45接头并不陌生,通常用于数据传输,共有八芯做成,最常见的应用为网卡接口。RJ45头跟据线的排序不同的法有两种,一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即:直通线、交插线。


上述所提及的PCM设备E1接头都是在国内PCM机上比较常用的,经过图文说明后,相信用户日后在购买PCM设备时,选择E1接头并不会弄错了。值得提醒一下的是,BNC接头和CC4接头也有分公和母两种类型,所以在选购时需认真向厂家咨询具体情况后再作决定。
