北京某地铁E1保护共线环传输系统

1 概述

    通过与北京某地铁相关技术人员交流，结合我方在轨道交通专网通信领域的设计研发经验，提出了一套适合北京某地铁动环监控数据基于E1链路保护的共线环传输系统解决方案，满足系统配置合理性和完整性，满足业务规模、网络结构、维护管理、安全控制、应急处理等方面的特殊需求，还兼顾到未来业务及应用的延续性和扩展性。

2 解决方案

    本项目涉及1个中心站与11个远端站，中心站与每个远端站各安装1台ZMUX-3036智能型PCM复用设备，每台ZMUX-3036各提供1路RS422动环监控数据，基于E1链路形成E1环形组网，实现每个远端与中心站之间RS422动环监控数据共线通信及E1环网保护功能。

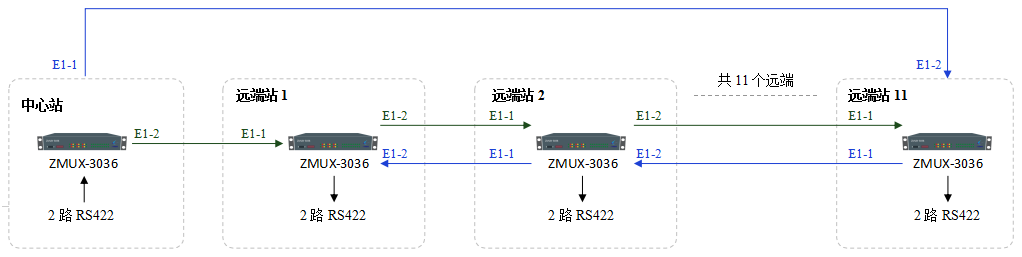

    RS422数据从中心站发送，远端站接收：中心站ZMUX-3036将1路RS422复制为2路RS422，分别交叉到ZMUX-3036的第1路与第2路E1接口，通过2路E1链路（2个E1方向）传输到每个远端站。每个远端站ZMUX-3036接收到中心站从2个E1方向发送过来的RS422数据，实现E1环网保护功能，其中一个方向E1链路故障，即可通过另一个方向E1链路传输，保证RS422业务高安全可靠性。

    如下图所示：

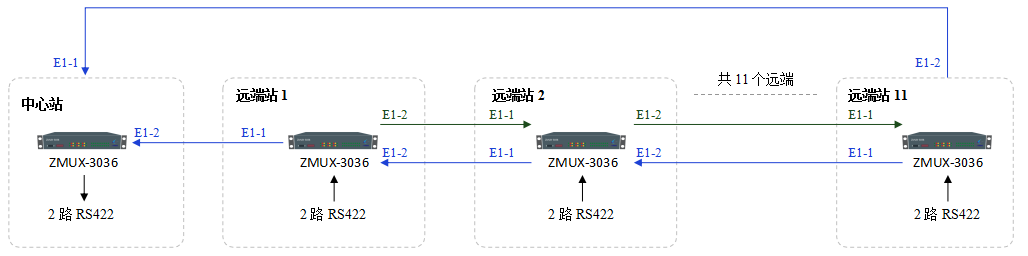

    RS422数据从远端站发送，中心站接收：每个远端站ZMUX-3036将1路RS422复制为2路RS422，分别交叉到ZMUX-3036的第1路与第2路E1接口，通过2路E1链路（2个E1方向）传输到中心站。中心站ZMUX-3036接收到每个远端站从2个E1方向发送过来的RS422数据，实现E1环网保护功能，其中一个方向E1链路故障，即可通过另一个方向E1链路传输，保证RS422业务高安全可靠性。

    如下图所示：

    ZMUX-3036是一款多功能、智能型综合业务接入设备，用于将电话、音频、数据、图像等多种业务信号交叉连接与复用到1~4路E1接口内，进行点对点 或 点对多点等方式传输。

    ZMUX-3036提供4路E1接口，支持4E1全时隙交叉连接，每个E1口都可以作为上联口，承载各种业务。4路E1口之间可灵活配置传输保护模式，支持1+1保护、N:M保护等。设备具有完善的网管功能，可对全网进行有效管理与维护。

    ZMUX-3036采用模块化设计，提供32个通用业务插槽与4个以太网插槽，可完全按照客户要求业务及数量装配设备，就像一款专门为客户量身订做的产品。设备扩容方便，可有效的支持用户当前业务需求以及未来业务扩展，为客户提供了经济而高效的解决方案。

    ZMUX-3036性能稳定可靠，支持星型、树型、链型等多种网络拓扑结构，拥有多个重要专网客户成功案例，已广泛应用于：机场、电力、海事、部队、铁路、矿山、油田、政府、集团公司等行业客户，得到客户认可及肯定。

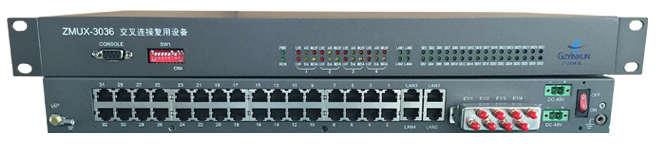

ZMUX-3036实物图

功能特点：

    占用空间少：采用19英寸1U机箱。

    E1保护功能：可选E1线路1+1 或 N:M等多种保护模式。

    4E1交叉连接：可选4路E1全时隙交叉连接。

    模块化设计：可提供32个通用模块插槽、4个以太网专用插槽。

    业务类型多：可选FXO/FXS、2/4线E&M、异步/同步RS232、异步/同步RS422、RS485、10BASE-T、V.21/V.22、V.24、V.34、开关量、CAN总线、磁石电话、热线电话、V.35、G.703同向64k等业务模块。

    配置灵活：业务模块支持混插，可完全按照客户需求装配，一站式解决综合业务通信功能。

    安全可靠：1片业务模块对应1路用户接口，各模块完全独立工作，故障互不影响。

    双电源保护：可选双电源输入1+1保护。

    集中监控系统：可选网管功能，可监测全网设备配置信息、光纤与E1链路状态、光纤与E1保护状态、用户接口状态等。
