电力调度网末端变电站光纤延伸

某电力需要新建一个变电站（下面称：A站），其中A站下面的调度电话、远动数据业务要传输到调度中心端（下面称：B站）。由于A站到B站间没有直接传输通道提供，而A站到就近的一个变电站（下面称：C站）已铺有一根光缆，B站与C站都在一个622M的光环网里，而且B与C站都建有PCM，业务都已经调通。

在电力调度网中，PCM设备主要负责电力业务接入，但它的铜缆传输距离短，一般利用SDH设备延长其传输距离。所以在电力调度网中，PCM是一款接入设备，而SDH是一款传输设备使用。从上面所述，我们可以清楚的知道B站的业务已经下到了C站，而我们只需要将A站业务传输到C站，再通过C站传输到B站就可以实现A站与B站业务互通的功能。

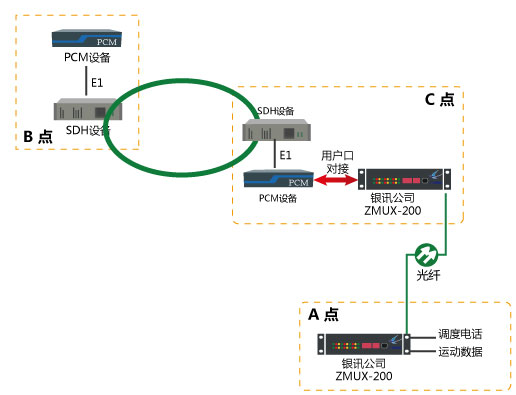

方案拓扑图：

方案说明：

ZMUX-200是一款集光纤传输和业务接入两大功能的电力通信设备，它常被用于电力调度网中的末端变电站延伸，不但可以支持电力调度电话、远动数据等基本业务接入，还可以带以太网和E1通道（用于视频模拟数据），满足目前无人值守变电站或末端变电站的需求。

分别在A点与C点间安装1台ZMUX-200，A点到C点间已有的光纤直接接上ZMUX-200的光链路接口上。A点的调度电话和远动数据用户线直接接到ZMUX-200里对应的接口上，通过光纤传输到C站ZMUX-200上。如上文所述一样，B点和C点都安装了1台PCM，互相配对使用，而且业务上已经正常工作。用户最终目的是需要将A站的业务透传到B站，现在A站业务已传输到C站上，而C站的PCM与A站的PCM是成对使用，业务上互通。这时C站的ZMUX-200出来的数据接口，分别与C站上的PCM相对应的数据接口对接上，就可以实现C站ZMUX-200出来的数据再进入到C站的PCM上，再透传到B站上PCM上出来，形成了A站ZMUX-200接入的业务最终在B站PCM设备的对应接口出来。

但要注意的地方是，C点上的PCM设备对ZMUX-200对接的接口类型一定要一致，例如ZMUX-200出来的是远动数据接口，PCM设备也需要是远动数据接口，这样用户口对接才能够继续传输下去。同时要注意的是每个厂家设备接口出线定义不一样，需要根据正确的出线表制作用户线。
