电力调度网2M电路资源节省方案

众所周知，目前国内电力调度网都是通过SDH设备与PCM设备配合承载着电力生产所需的话音、远动、计算机信息等数据。但PCM设备这款产品的专用性，需要成对使用，所以它在使用的过程中也存在着一些端弊。

调度中心、变电站、发电站等通信站点多而分散，每个变电站或发电站的业务通信种类较少，一般情况下只需传送的电力调度数据主要有调度专线电话信息、行政电话信息和自动化远动信息。而且目前变电站或发电站都采用传统的点对点通信方式，即调度中心站与每一个变电站或发电站各配置一套PCM设备，如果有5个变电站的话，就等于调度中心有5台PCM设备分别与5个变电站的5台PCM设备点对点传输（如图1）。针对于一般变电站的通信量也不大，每个站点也就是10~20路话路数左右就可以满足需求，而一路2M通道可以传输30路话路，只占用了1/2左右的2M电路，所以这种组网方式并没有充分利用2M电路。

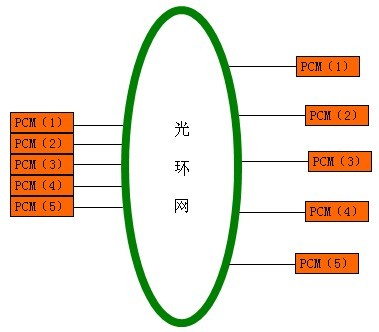

图1（PCM设备点对点传输）

针对上述情况，数字交叉连接设备（DXC）可以很好的解决这一问题。它是一款能够将任意一个64k时隙交叉连接，设备内部配有多路2M连接口，通过内置的交叉矩阵和软件控制，某个E1端口的某个用户时隙都可以连接到任意一个E1端口的任意一个用户时隙，从而实现不同E1端口的时隙交叉连接功能。

数字交叉连接设备工作原理很简单，它可以将第1路2M电路里的第1时隙数据交叉连接到第2路2M电路里的第1时隙数据，如果没有数字交叉连接设备的话，第1路2M电路里的第1时隙只能与第1路2M电路里的第1时隙数据相连接。如图2所示，来自调度中心的的2M电路PCM信号都分别带有调度电话业务、远动业务和会议电话业务等信息，被送至调度中心的64 Kbps数字交叉设备；64 Kbps数字交叉设备利用其时隙交叉功能，把来自5个远端站不同PCM设这种情况充分利用了PCM板卡各个模块插槽位，减少调度中心PCM板卡数量，节省资金。备的同一种业务挑选出来，汇聚成一个或多个2 Mbps信号。这一功能与邮局通过分拣邮件可大大提高邮递员工作效率相似。这种情况大大提高了PCM板卡各个模块插槽位利用率，减少调度中心PCM板卡数量，节省资金。

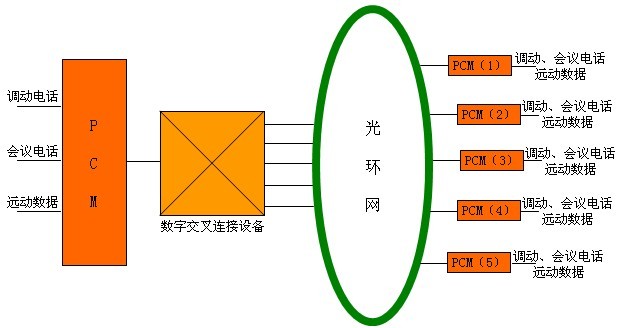

图2（1台PCM设备对应多台PCM设备）

目前国内一些电力系统招标都配有数字交叉连接设备，当设备正常开通后却忽略了这一点，使数字交叉功能并没有真正的使用上。如果每一个变电站都使用点对点方式组网，日子长了，将浪费很多资源，而且不方便管理。通过本方案的分析后，相信大家都对数字交叉连接设备有了一定的了解，能够很好的利用数字交叉连接设备组建一个的高效、稳定、安全、可靠的调度网运。
