机场气象观测系统光缆铜缆备份方案

系统现状

某机场自动气象观测系统现使用芬兰Vaisala公司生产的气象观测设备。场内西、中、东部3个气象设备点分别铺建了光缆，并使用广州银讯公司电话光端机将Vaisala气象观测数据传输至航管楼。如图1所示：

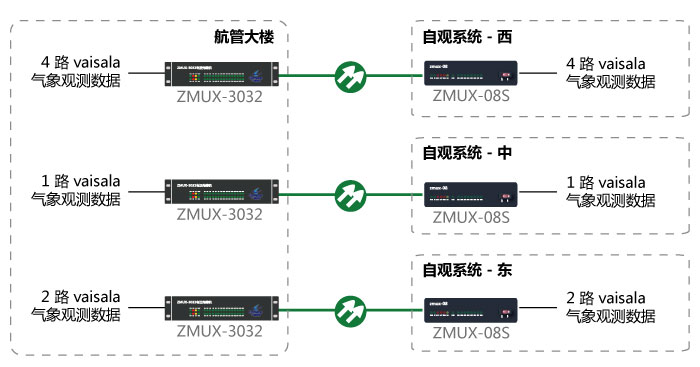

图1：自动气象观测系统光纤传输图

工程概况

现西部有一套老款Vaisala自动气象站、中部有一套长春自动气象站，需要将这2路自动气象站数据分别接入到已有的电话光端机/ZMUX-3032，通过光缆传输至航管楼端，统一监控与管理。

同时，场内西、中、东部3个气象设备点到航管楼原有空余的铜缆资源，为了这部分资源得到充分利用，同时提高整套通信传输系统安全性及稳定性，现需要新增一套Vaisala气象观测数据铜缆传输系统，实现光缆与铜缆间相互备份。

解决方案

1、在西部、中部2个气象设备点的已有电话光端机/ZMUX-3032，分别扩容1路气象观测数据模块，将1路老款Vaisala自动气象站数据和1路长春自动气象站数据分别接入到已有电话光端机/ZMUX-3032，通过光缆传输到航管楼。

2、在西、中、东部各增加1套PCM复用设备/ZMUX-3030，将多路气象观测站数据统一接入并传输；西、中、东部各增加1套调制解调器/SDP-12，通过2线铜缆传输1路E1信号。如图2所示：

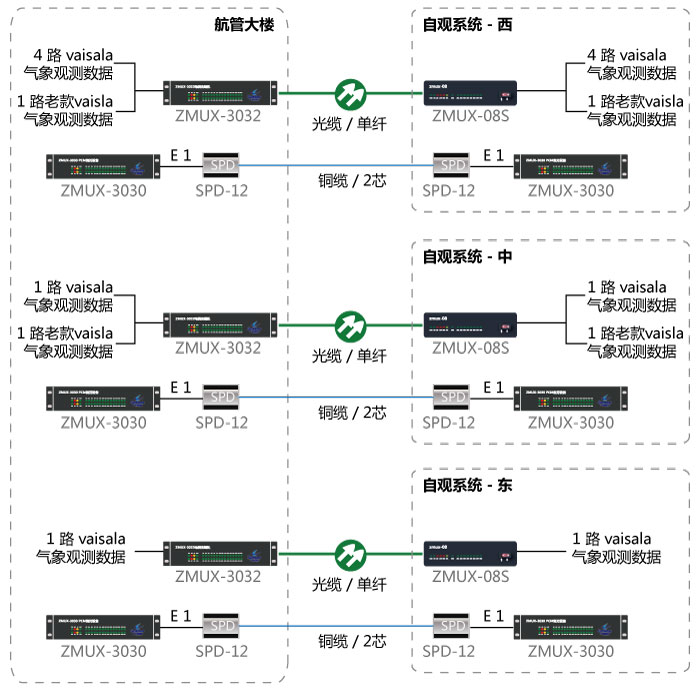

图2：自动气象观测系统光缆铜缆备份系统图

正常情况下，选用光缆作为主用传输方式，铜缆作为备用传输方式。当光缆或电话光端机出现故障时，可将气象观测数据切换至铜缆进行传输，保障用户业务继续工作；当光缆或光端机恢复正常后，可将气象观测数据切换回光缆进行传输，实现光缆与铜缆互为备份。如图3所示：

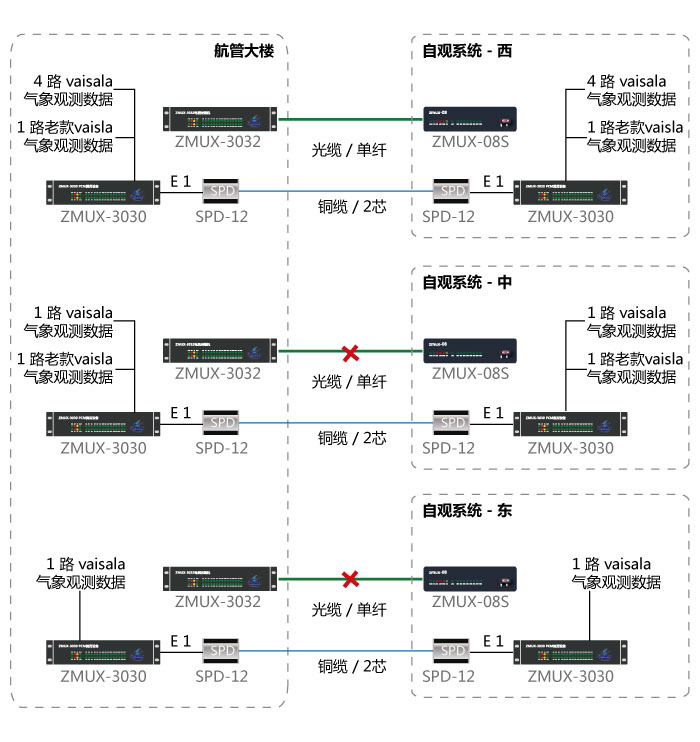

图3：自动气象观测系统切换至铜缆传输图
