某机构电话通信专网系统方案

1、概述

通过与某机构客户相关技术人员的交流，结合我公司在专网通信设备领域的设计研发经验，提出了一套适合机构客户通信专网系统的总体技术方案，突出系统在业务规模，网络结构，维护管理，安全控制，应急处理等方面的特殊需求，还兼顾到未来业务及应用的延续性和扩展性。

机构客户需求：

目前有1个省级单位（中心站），局端中心站已有程控交换机；

有14个市级远端用户站，每个市级单位需提供58路电话业务，1路以太网数据。

有113个县级远端用户站，每个县级单位需提供28路电话业务，1路以太网数据。

各市级单位、县级单位与局端中心站的通讯线路都是租用联通2M专线。

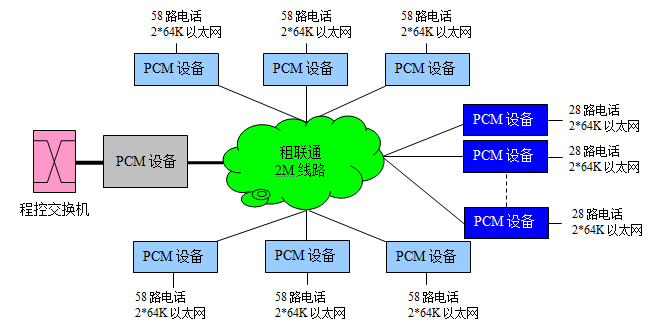

方案拓普图如下：

2、组建通信专网系统的必要性

2.1. 安全性

局端中心站的程控交换机共有3976路（14*58+113*28=3976路）电话透传到下级14个市级单位和113个县级单位，省、市、县各单位之间都是内部电话，安全可靠。

内部专网电话有专门的2M传输线路，有专用的通信设备，避免公网电话容易并机、串音、窃听等问题。

局中心与下级各单位之间同时可组建设一个内部局域网，省、市、县之间有1路以太网专网数据（2*64K带宽），做为内部一些重要文件数据的传输，安全可靠。

以太网数据占用2*64K带宽，在2M专线里占用2个64K时隙，做为专门的传输通道。PCM设备的脉码调制技术，保证的以太网有专门的时隙带宽传输，避免了互连网黑客的攻击。

2.2. 经济价值

局端中心站已有程控交换机，组建通信专网系统后，省、市、县各单位之间打电话都是内部电话，免固话月租及长途通话费。

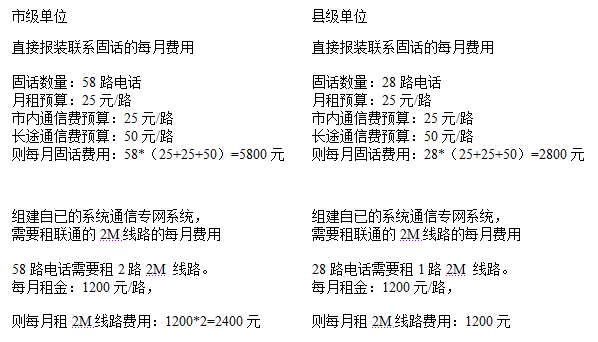

按市级单位58路电话、县级单位28路电话计算：

结论：本次组建的某机关单位通信专网系统推荐采用基于E1传输线路的PCM基群复接系统，通过租用联通2M专线，将局端程控交换机的电话透传传输到14个市远端用户与113个县远端用户。本系统从交换机、传输通道和传输设备都与公网没有任何联系，从物理上切断与公网的联系，确保通话安全保密性。

针对专网客户的特殊要求，广州市银讯通信科技有限公司推荐一款多功能、多业务、智能型、集中式综合业务接入平台，型号：ZMUX-3300系列产品，满足以上客户的所有需求。

3、解决方案

针对专网客户特殊应用要求，我司为专网客户开发了一款ZMUX-3300系列接入平台，并已在全国各省的政府机关、部队、公安、煤矿、电力、机场、高速公路、大集团等多个行业专网客户运行多年，得到客户一致认可及好评。同时，我司与专网客户已有近10年合作经验，一直以来与专网客户都保持着交流学习，按照专网客户提出来的一些好建议，对ZMUX-3300系列产品进行更人性化的升级及新增更多组网应用。

ZMUX-3300系列设备采用时分复用（TDM）技术实现多业务的复用和传输，在对电话质量与安全保密要求非常严格的情形下，这种方式具有明显的优势：

1：专网专用

设备通过联通2M专线传输，是专门为机构客户而建设的通信网，只供机构客户使用，专网专用，不与公网有任何通信，确保通话内容安全保密。

2：信道独占

每路电话业务具有自己完全独有的信道，相互间无任何关联，近似完全的物理隔离，因此可确保业务信息的安全保密。

3：带宽独占

实现业务所需的带宽是预先确定的，它不会改变，也不会受其它任何因素的影响，因此可确保长期稳定的业务质量。

当数据量不大，2M资源有限时，可以选择电话、数据一起通过1条2M通道传输。电话、数据完全独立，互不干扰。

4：可扩展性

将来新增站点，只需局端增加插卡、新增站点增加远端设备即可轻松扩容。

将来现有客户需要增加电话业务，只需增加插卡、电话接口模块及远端设备即可轻松扩容。

将来客户能够提供光纤，ZMUX-3300还可升级为光口传输，直接接客户提供的光纤传输1~390路电话业务。

还可以根据客户的需要定制＼改进，量身定做，提供最佳服务。
