广州轻纺交易园电话光纤传输方案

概述

    广州轻纺交易园于2013年3月正式选用广州银讯公司电话光端机新建内部电话光纤通信系统，实现园区内部楼宇互通功能。

    由于贸易园内各楼宇间相隔距离并不远，都在几百米范围内，用户较早前曾考虑过用大对数电缆实现，但经过多次技术沟通与探讨后，最后敲定使用光缆满足用户电话信号的传输。

    各楼宇间只相隔几百米，距离都不远，可是中间的传输线缆都必须要迁出室外，那么必须要考虑到防雷性这一块的问题。由于电缆防雷性能并不好，特别是雷雨天气下影响下，室外的电缆很容易被引进一个大电流，而这个电流会顺着电缆进入到交换机等用户通信设备，最后导致设备内部器件被击穿或烧毁等情况发生。如果要选择大对数电缆，那么用户线防雷、设备防雷性等问题解决就需要更高的要求。

    另外大对数电缆对于日后扩容电话容量和维护很不方便，例如这期工程只考虑到建议30路电话，只铺建了30对大对数电缆，但日后要扩容1路或多数电话，那么就要重新铺建大对数电缆，但铺建途中又可能会造成电缆被挖断等多种情况发生，所以很不利日后的发展。

    对于电缆来说，光缆的防雷性、传输容量、传输质量、扩容、维修等多方面都得到了大大的提高，但由于前期建设费用高于电缆，所以很多用户并没有做出利于日后发展的选择。

用户需求：

    1个局端中心站，通过光缆传输238门电话信号和网络信号到3个远端用户站，其中远端1（42号办公楼）下190门电话，远端2（2号办公楼）下40门电话，远端3（导购中心）下8门电话。

组网拓扑图：

现场施工图：

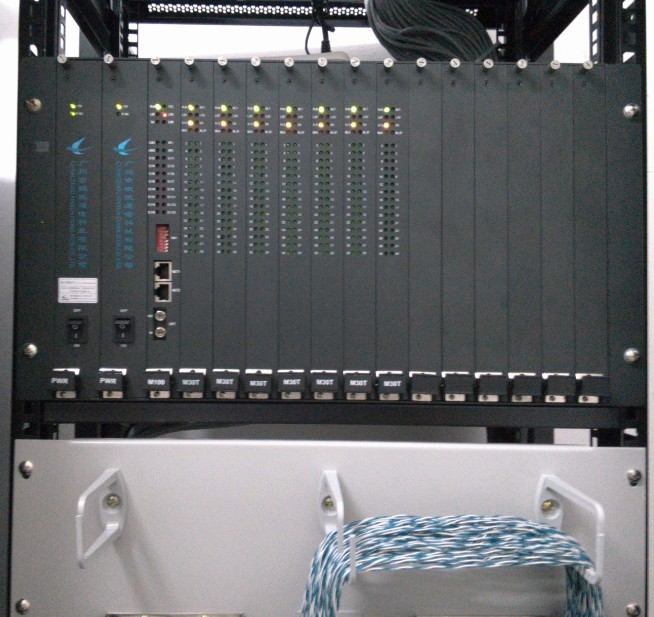

中心站音频配线柜

42号办公楼综合机柜

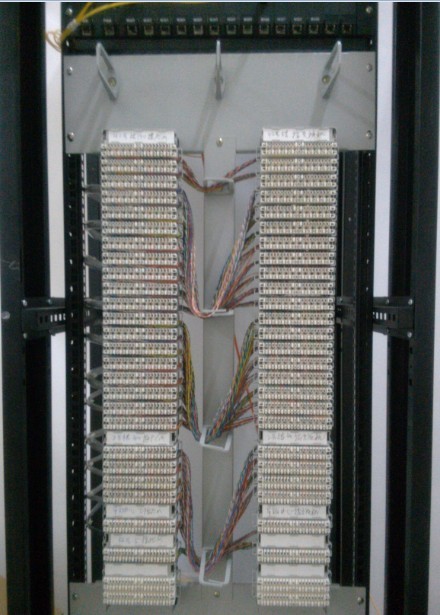

音频配线架走线与标签
