容灾线路备份系统

对于异地相隔较远两套通信系统因洪水、地震、台风等自然灾害影响，导致无法正常工作，从而影响到企业日常生产运营、造成不必要经济损失，所以容灾备份系统建设是目前大型企业一项重要任务。本文银讯通信公司提出加入E1通道无损伤自动切换设备，针对当灾害造成2套异地通信系统传输链路中断后，系统能够及时自动地切换到备用传输链路，实现同步切换不丢失数据的同时，显著提高了系统的可用性和业务连续性。下面银讯通信公司以已正常运行容灾线路备份系统作案例说明，探讨容灾线路备份系统建设必要性。

由于传输线路是出于最底层的物理传送平面，目前这些传输线路调度工作仍然停留在手工调度，即耗费大量的人力物力，又花费大量的宝贵时间，尤其在紧急故障发生的时候，严重影响故障的抢修速度，从而影响通信网络恢复时间和用户感知。当选用E1通道无损伤自动切换设备，其容灾备份系统切换速度从1-2小时缩短至1分钟以内，问题得到全面的改进。

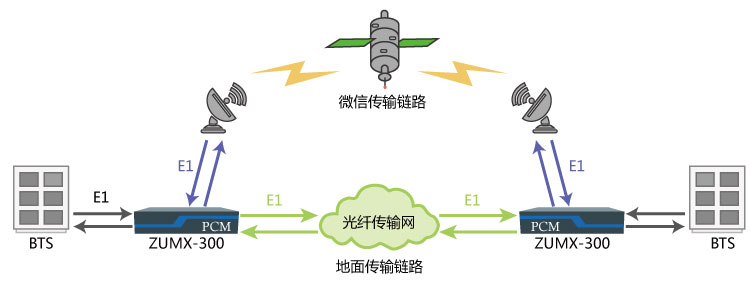

容灾备份线路系统组网图

从上面方案可以看出，用户对主、备传输线路选择比较合理，主用是地面传输，备用是空中传输，这无形增加了整套系统的抗灾性。主、备用传输路由出来的E1线路分别接入到ZMUX-122的主、备E1线路接口，两端的BTS与BSC设备分别接入到ZMUX-122重要E1线路接口。BTS正常情况下利用主用端口通过地面传输链路与BSC相连，地面链路中断后利用备用端口通过卫星传输链路与BSC相连。地面传输链路正常工作时，BSC和BTS均不会在卫星传输链路上发送和接收任何数据。地面传输链路中断后，BTS侧和BSC侧不需任何人工干预即可实现自动倒换至卫星链路。

除此之外，ZMUX-122满足75欧或120欧两种阻抗的E1接头，具备掉电直通、网管监控等功能，支持通过TCP/IP协议实现全网监控等应用。自从银讯通信公司推出E1通道无损伤自动切换设备后，得到广大用户对该款设备一致好评，使用户容灾备份系统切换速度有了质的飞跃，不但解决了影响企业业务发展的瓶颈，还通过自动化连续安全地数据备份实现业务运营人为错误的消除，确保企业实现连续通畅且无后顾之忧的高速发展。
