内蒙空管的需求：呼和浩特、鄂尔多斯、多伦、锡林浩特机场距离较远，通信传输线路为租用2个运营商E1通道和1路64K/V.35卫星通道，要求通信设备可实现E1的无损伤切换、集中监控能实现业务端口监控，保障甚高频、雷达数据的高可靠性传输。

广州市银讯通信科技有限公司针对客户要求，推荐ZMUX-3300和ZMUX-3036 智能型PCM复用设备，于2014年12月31日工程安装完成，可完全满足客户需求，得到客户肯定。

针对此项目的方案介绍如下：

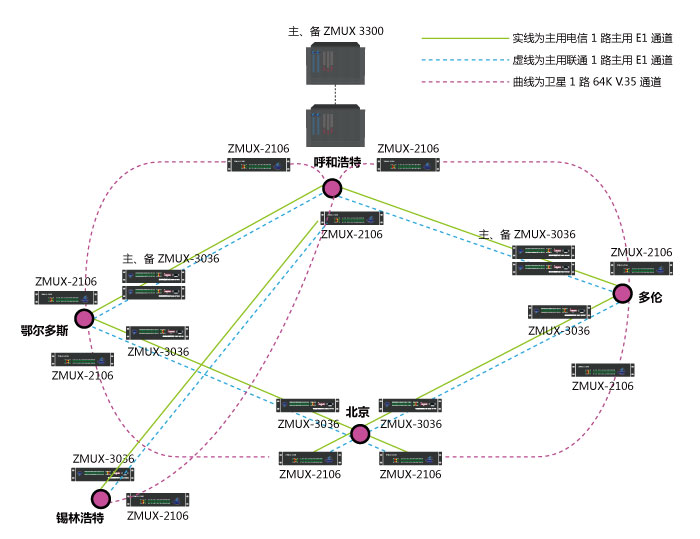

呼和浩特管制区甚高频遥控台传输设备工程通信系统组网图

1系统组网特点

1）主、备PCM保护：鄂尔多斯与多伦机场作为重要用户，均提供2套ZMUX-3036互为备份，配对使用呼和浩特也提供2套ZMUX-3300。1套作为在线主用，另1套作为备用，当ZMUX-3300或ZMUX-3036故障时，用户可马上更换，减少故障修复时间。

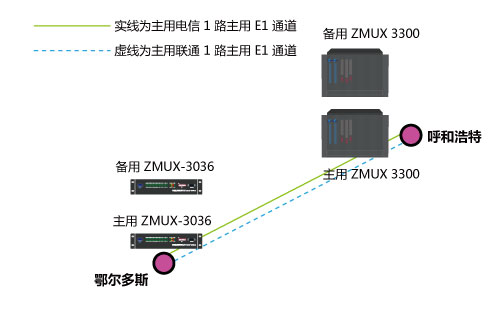

举例说明：呼和浩特提供2套ZMUX-3300与鄂尔多斯2套ZMUX-3036配对组网，如下图所示。

2）双方向遥控数据：鄂尔多斯与多伦机场作为重要用户，分别由呼和浩特和北京2个方向提供遥控数据，其中1个方向故障亦可由另外1个方向提供联系。

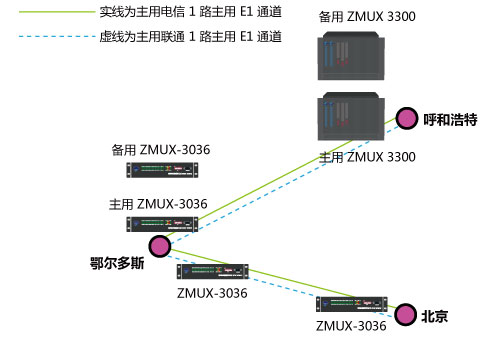

举例说明：呼和浩特和北京2个局端分别给远端鄂尔多斯机场提供遥控数据，如下图所示。

3）两地一空 三重线路保护：ZMUX-3300与ZMUX-3036都满足地面2个运营商E1线路1+1保护，无损伤自动切换。再考虑设备故障情况，准备了备用ZMUX-3300与ZMUX-3036马上可以更换。如果遇到2个运营商都因不可抗力因素同时中断时，还提供1套ZMUX-2106，可通过空中卫星V.35通道传输，保证甚高频、雷达的重要业务可靠传输。

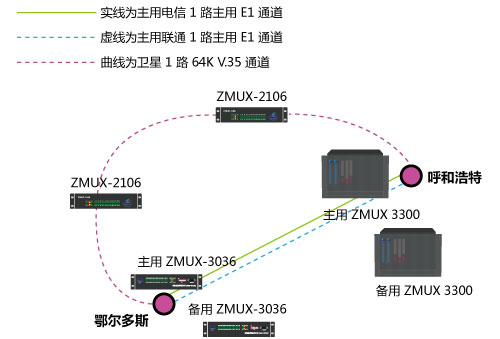

举例说明：呼和浩特ZMUX-3300与鄂尔多斯ZMUX-3036配对组网，连接地面电信与联通E1通道，实现E1线路1+1保护，无损伤自动切换，同时还提供1套ZMUX-2106通过空中卫星通道传输。如下图所示。

2 设备功能特点

1）多种组网方式选择：

a、ZMUX-3300对应ZMUX-3300组网

b、ZMUX-3300对应ZMUX-3036组网

c、ZMUX-3036对应ZMUX-3036组网

d、可满足点对点 或 一点对多点组网应用

2）双电源保护：

a、ZMUX-3300提供主、备电源板1+1保护

b、ZMUX-3036提供主、备电源输入1+1保护

3）双E1链路保护：呼和浩特到各个远端机场都租用1路电信与1路联通E1通道，实现电信与联通E1通道1+1保护。正常情况下，银讯PCM设备选用主用E1进行传输；当主用E1故障，设备自动切换至备用E1进行传输；当主用E1恢复正常，设备自动切换回主用E1；整个切换过程达到无损伤切换级别，用2M误码仪测为零丢包率。PCM实时监测E1故障、自动切换，保证甚高频数据、雷达数据在切换时不会受影响，不会中断。

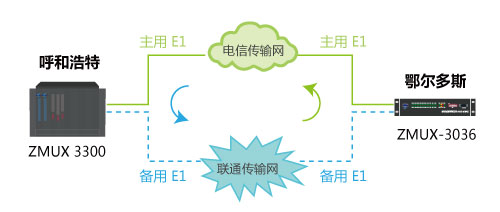

举例说明：呼和浩特ZMUX-3300与鄂尔多斯ZMUX-3036配对组网，如下图所示。

补充说明：将来客户建有直通光纤线路，设备还可升级满足双光口保护或一光一电保护功能。

4）全网集中监控：

a、广州银讯公司生产的全部型号设备都可在1个网管软件集中监控

b、局端集中监控系统可监控到局端站与远端站全网设备

c、E1链路监测

d、E1保护监测

e、甚高频、雷达、电话用户端口监控

f、故障日志查询，可查询某段时间电信或联通E1故障、用户端口故障等

5）故障告警方式：

a、设备发光指示灯告警

b、集中监控系统的音箱声音告警

c、手机短信远程告警

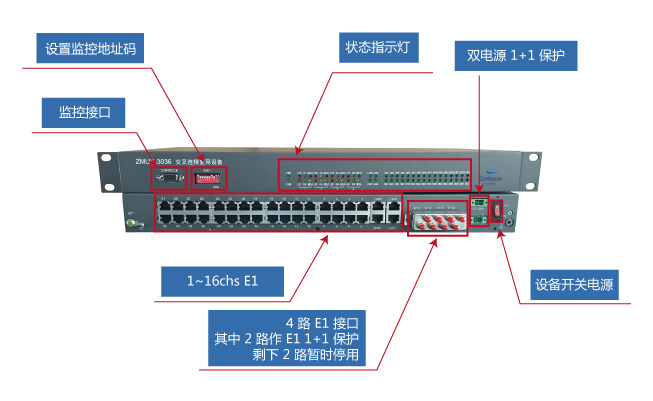

6）ZMUX-3300与ZMUX-3036实物图

ZMUX-3300 实物图

ZMUX-3036 实物图

ZMUX-3300与ZMUX-3036支持业务类型：

设备业务模块支持混插，可完全按照用户需求选配接口类型及数量，可传输机场用户各种常用业务，如：气象自动观测、气象自动转报、气象雷达、下滑信标、航向信标、DME测距、全向信标、无方向信标、指点信标、VHF/甚高频、内话系统、同步雷达数据、CAN数据、程控电话、热线电话、监控数据、以太网数据等。

3 银讯PCM与贝利PCM设备性能测试与比较

应客户要求，银讯工程师与内蒙空管技术员现场将银讯PCM与贝尔PCM进行配对测试，并使用CMS54、HCT-7000等仪器仪表对银讯PCM进行定性定量测试，分析测量得出的数据结果与贝利PCM的性能指标进行对比，均符合用户要求，可完全替代贝利PCM。
