助力专网用户构建面向未来的多业务IP承载网

发展背景

多年以来,传统TMD(时分复用)交换技术是多业务承载网络中最核心的技术之一。但随着通信行业技术迅速发展,基于IP技术的核心网(IMS)、承载网都已经成熟,并在网上规模部署,具备对传统TDM设备替代的能力。同时大量TDM设备在网运行时间超过20年,设备老化故障率高,运维不方便,运营商一直在寻求一条合适的TDM退网道路。

目前,各大运营商的网络均从传统的电路交换网向基于IP技术的下一代网络转型,专网用户租用运营商传输电路,更多提供的是IP电路,使各种承载单一业务类型的纵向网络不断融合,向承载多种业务类型的水平分层网络发展。

但当专网用户正准备将业务复用到IP电路时遇到了麻烦,IP电路难以预测和控制时延、时延抖动的问题,很难满足对时序要求较高的音频与视频数据传输的要求。

新一代IP承载网

针对上述背景,广州银讯公司提前布局,提出了一套新一代多业务IP承载网的应用与解决方案,可基于IP链路、E1/ 2M链路、光纤 或 无线4G等多种传输链路,满足64K窄带业务与宽带数据业务的统一接入、汇聚、交换、传输和管理要求,适用于目前IP化传输网络发展趋势及未来无线4G/5G布局,以解决机场、海事、电力、能源、铁路、高速公路等专网用户接入与传输要求。

新一代多业务IP承载网的应用与解决方案

本方案针对各行业专网用户的应用需求,提供了一种集业务接入、调度与智能传输为一体的新一代多业务接入与传输平台,融合了SDH技术优异的传输性能和PSN网络的高效性能,加入了多层级的冗余保护技术及智能化的网络管理技术,通过采用双星结构的系统母线,为I/O业务接入层提供了极大的发展空间,除了可提供各类传统的窄带业务接口与现代宽带业务接口,还为未来的业务需求预留了平稳升级的能力的综合解决方案。

平台内置的大容量交叉矩阵及大吞吐量的包交换处理模块,使得业务在网络中的分发调度变得异常便捷。大规模SOPC(片上系统)技术的应用,使得平台具有了自我更新升级的能力,如此,既保护了用户现有投资,又能通过不断引入新的技术,使得平台始终保有技术上的先进性。

该平台主要具有以下特点:

1、由系统机箱、电源板、主控板和I/O业务板构成。

2、可选2块主控板,提供双主控1+1保护。

3、可选2块电源板,提供双电源板1+1保护,双电源输入1+1保护,可选DC-48V或AC220V电源板。

4、可选IP链路(支持光IP 或 电IP)、E1/2M链路、光纤链路、无线4G链路,可选双链路自动保护切换,接入相同或不同的两路传输链路实现备份保护。

5、可选6个I/O业务板插槽,各插槽不对任何I/O业务板进行限制,I/O业务板可选FXO/FXS、2/4线音频(E&M)、异步/同步RS232、异步/同步RS422、RS485、10/100BASE-T、V.21/V.22、V.24、V.34、开关量、磁石电话、热线电话、V.35、G.703同向64k等。

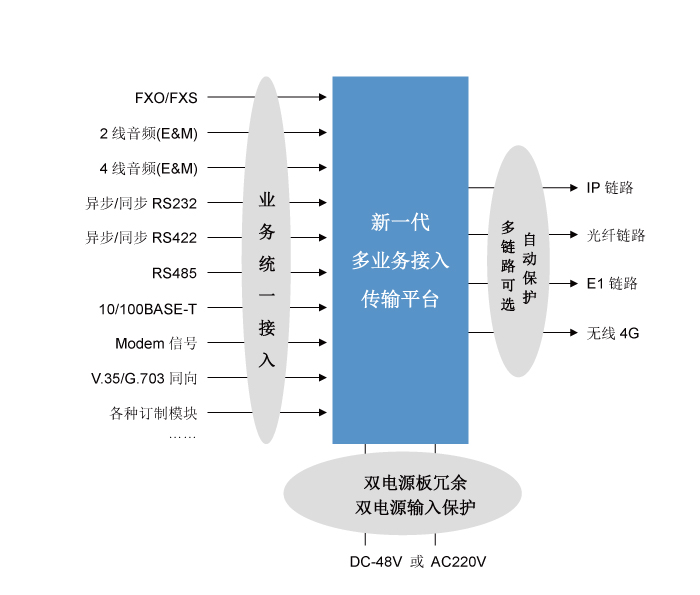

新一代多业务接入传输平台结构图

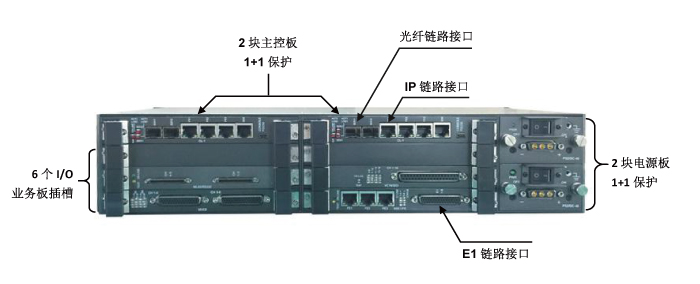

新一代多业务接入传输平台

6、可选多种环测方式,方便在线测试;更换I/O业务板不丢失设备配置参数;各板卡可带电插拔,增减板卡不会影响系统正常运行。

7、可选集中网管功能,自动加载全网设备配置信息,可配置各端口参数(如:音频增益可调,E&M信令模式可调,雷达速率、时钟可调等),多种自环检测等功能。

工作原理

新一代多业务接入与传输平台由系统机箱、电源板、主控板和I/O业务板构成。

系统机箱主要功能是提供电源板、主控板与I/O业务板之间的信号互连。本平台使用模块化机箱,机箱设有2个电源板专用插槽,2个主控板专用插槽,6个I/O业务板通用插槽。

电源板需要插装到2个电源板专用插槽,用于向本平台各类型插卡提供工作电源,可选交流电源板或直流电源板,任意1块电源板即可提供整套平台工作电源。为了提高设备可靠性,本平台还可选配2块电源板,提供1+1热备份,可选2块交流电源板或2块直流电源板或1块交流电源板与1块直流电源板混合使用。

主控板需要插装到2个主控板专用插槽,主要完成对各块I/O板的业务信号进行汇聚、交叉、配置及传输,还可提供设备网管监控功能。每块主控板设有2路光纤接口、3路以太网接口。可通过2路光纤接口组成SDH光环网、IP光环网 或 双光口1+1保护,还可将以太网接口设置为传输链路接口,通过IP链路传输。为了提高设备可靠性,本平台还可选2块主控板,提供1+1热备份,也可选单块主控板独立工作。

I/O业务板需要插装到6个I/O业务板通用插槽,可选:STM-1接口板、STM-4接口板、E1接口板、FE接口板、语音接口板、音频/E&M接口板、低速率数据接口板等。已选用的I/O业务板统一接入各种类型业务信号,实现端到端的通信功能。

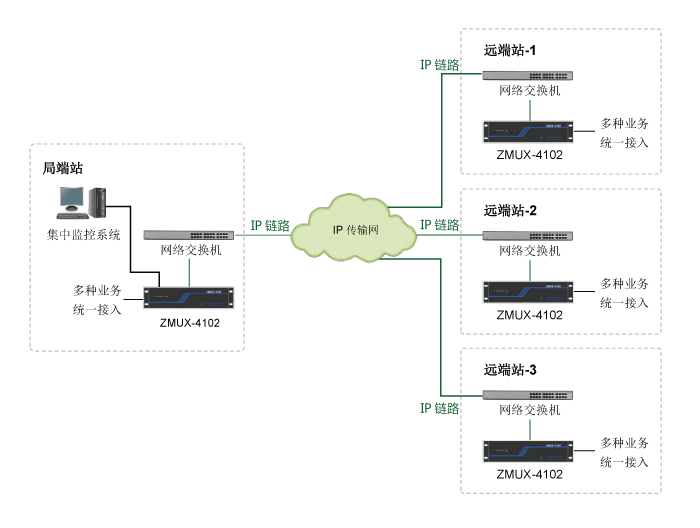

多业务接入与传输平台组网应用01

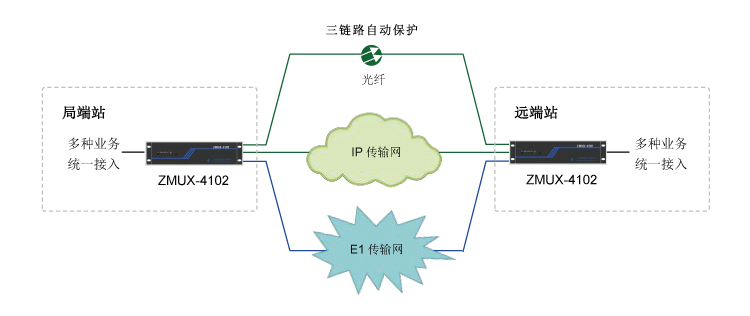

多业务接入与传输平台组网应用02

解决的关键问题

1、解决IP链路传输时延迟、不稳定等问题

目前国内市场的接入设备一般基于光纤或E1链路传输,本平台可将主控板的以太网接口设置为传输链路接口,基于IP链路满足多业务的传输。

当选用IP链路传输时,可对所接入的业务划分固定带宽,保证每路业务拥有稳定的带宽,互不影响,互不抢占带宽。还可对业务进行优先级设置,当IP链路带宽紧张或不稳定时,可优先保证重要业务稳定传输。

通过IP链路传输时,不同地区、不同运营商提供的IP链路质量不一样,可能会存在以太网传输时延、抖动与丢包等问题,使用户听到的语音会出现不连贯、延迟甚至中断的现象,无法为语音通讯等要求较高的业务提供质量保证。

本平台针对上述问题,可根据运营商提供的IP链路质量,设置平台的相关参数,达到最佳传输效果,可支持传输时延优化、抖动缓存吸收、抗丢包等功能,提高传输时稳定可靠性,解决语音通讯时出现不连贯、延迟甚至中断的问题。

2、提供全系统冗余保护能力

目前国内市场的接入设备更多只对电源部分设有冗余保护功能,部分专网用户对系统安全、可靠性能要求较高,只有电源保护是满足不了安全可靠性要求高的专网客户。

本平台采用模块化分布式架构实现了平台各个功能块都具备冗余保护功能,并提供了一个没有单点故障的弹性系统,从工作电源、主控交叉电路、传输链路等方面都设有冗余保护功能,确保平台能够长期可靠、不间断的运行,同时必须具有应对各种意外事故的能力。

双主控冗余 :提供2块主控板冗余备份。

双电源冗余 :提供2块电源板冗余备份,双路电源输入1+1保护。

多链路保护:可选配IP、E1、光纤等多种传输链路,可支持不同类型传输链路的自动倒换。

全面诊断维护功能:提供设备电源、传输链路、业务端口等一系列自检诊断功能,使用户不需要到达现场即可有效、快速地定位问题。诊断功能是通过环回各种端口实现,可以定位是由于平台硬件还是外部系统引起故障(例如:用户线缆或连接到平台的传输链路)。

助力专网用户构建面向未来的多业务IP承载网

在专网通信领域,目前进口品牌产品在我国市场的占有率还是比较高,某些行业还是长期习惯性的依赖进口品牌产品。

在信息安全成为当今世界面临的严峻问题的时候,有必要逐步提升国内自主品牌产品的市场占有比率,尤其是一些对信息比较敏感的行业,更应加快实现信息设备的全部国产化。

广州银讯公司凭借自身创新精神与持续致力于各种专网通信设备的研发及生产,一方面顺应行业IP化发展潮流,研发具备有多技术、多业务融合的专网通信设备,另一方面不断充实发展企业自身,吸纳更多的专网通信人才,繁荣企业发展。

目前,广州银讯公司自主研发及生产的新一代多业务接入与传输平台已广泛应用于机场、海事、出口等行业,凭借产品性能稳定可靠、售后响应快、安装维护简单,得到广大用户的认可,助力各个行业专网用户构建新一代多业务IP承载网。
