PDH设备原理及应用

随着5G大时代通信的发展，网络的普及和广泛应用、电信新业务的不断新增涌现，同时对传输网的可靠性、灵活性和针对性提出了更高的要求。

PDH作为一种结合了高速大容量光纤传输技术和智能网络技术的新体制，已经得到广泛的应用。

我们来介绍下PDH设备系统的基础，和银讯的PDH产品。详细介绍了ZMUX-100设备的系统结构、特点、系统功能、系统配置、应用与组网，并结合设备的系统特性重点介绍了PDH设备的安装、测试和维护等。

首先讲讲慨念

PDH光传输设备在数字通信系统中，传送的信号都是以数字化的脉冲序列。

PDH光传输设备在数字传输系统中，有两种数字传输系列，一种叫“准同步数字系 列”（Plesiochronous Digital Hierarchy），简称PDH。

采用准同步数字系列（PDH）的系统，是在数字通信网的每个节点上都分别设置高精度的时钟， 这些时钟的信号都具有统一的标准速率。尽管每个时钟的精度都很高，但总还是有一些微小的差别 。为了保证通信的质量，要求这些时钟的差别不能超过规定的范围。因此，这种同步方式严格来说 不是真正的同步，所以叫做“准同步”。

ZMUX-100设备

ZMUX-100是一款PDH光传输设备，主要完成E1、以太网业务接入，通过复用到1路光信号传输，实现E1信号与以太网信号点对点通信功能。

ZMUX-100采用模块化，可提供4个4×E1模块插槽、1个100M以太网模块插槽，最大可提供16路E1信号 与 2路共享100M以太网信号接入。

ZMUX-100设有2个DB37连接头，每个DB37连接头可接入1~8路E1信号，共提供16路E1接口。 ZMUX-100还设有2个RJ45端口，完成2路以太网信号接入，2路以太网共享100M。

主要特点

占用空间少： 采用19英寸1U机箱。

光链路口： 可选双纤 或 单纤。

配置灵活： 可选4×E1、8×E1、12×E1、16×E1四种容量，可选2路共享100M以太网。

双电源保护： 可选双电源输入1+1保护。局端设备、远端设备，每台设备都能提供两块完全独立工作的电源板，主、备用保护；

电源监控： 支持局端设备、远端设备内置电源板工作状态的实时监控功能，也支持外接艾默生开关电源工作状态的实时监控功能；

集中监控系统： 可选网管功能，可监测全网设备配置信息、E1链路状态、E1保护状态、用户接口状态等。

业务类型

可选FXO/FXS、2/4线E&M、异步/同步RS232、异步/同步RS422、RS485、10BASE-T、V.21/V.22、V.24、V.34、开关量、CAN总线、磁石电话、热线电话、V.35、G.703同向64k、ADS-B雷达、VHF甚高频、同步雷达数据、气象自观数据、转报数据、气象雷达数据、盲降数据等业务模块。

组网应用

方案一

简要说明：

局端站与远端站间通过光纤点对点通讯。局端站1~16路E1接口（2M接口）及1~2路共享速率100M以太网接入到ZMUX-100后转换成光信号，再连接上光纤传输到对端站还原出来。

方案一：ZMUX-100光纤点对点组网应用

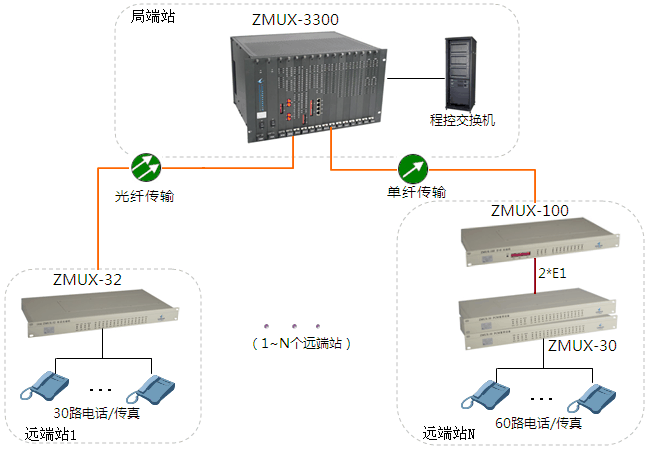

方案二

简要说明：

远端N的ZMUX-30接入60路电话（可选配其它业务）复用成2路E1信号，通过E1接口（2M接口）级联ZMUX-100，再转换成光信号，通过光纤传输到对端去。

扩展应用：ZMUX-100级联ZMUX-30配对ZMUX-3300综合组网
