电力通信网络中的智能型PCM

电力通信网络是保证电力安全生产的基础设施，同电力系统的安全稳定控制系统、调度自动化系统合称为电力系统安全稳定运行的三大支柱。电力通信网络既包括采用光纤和微波通信技术建设而成的电力通信传输网,也包括采用PCM一次群设备组成的电力通信业务接入网。因此,对电力通信网络的建设和优化改造,除了需要发展以光纤SDH通信传输网络为主的电力通信骨干传输网,也要发挥PCM设备的组网功能,形成灵活可靠的业务接入网。

目前,电力通信网的组网方式一般是采用SDH+PCM的方式,即业务的接入是由PCM完成,而业务的传输则是由SDH完成。利用设备的电路保护功能实现对业务的保护,SDH的环路自愈保护功能已为人所共知了,但是PCM设备的电路保护功能却经常被人忽略。在当前光纤、微波等多种传输方式共存的情况下,合理地利用PCM设备的电路保护功能,就能对提高电力通信的可靠性具有很大的帮助。

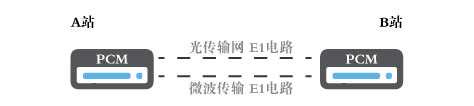

例如：A、B两个站之间使用E1（2M）电路接口,主E1链路之间采用光传输网电路作为两站之间的工作路由,备用E1链路之间采用微波传输电路作为保护路由。对每个用户接口电路设定主用E1的某个时隙为其工作时隙,设定备用E1的某个时隙为其保护时隙，侧无论是光纤电路中断还是微波电路中断,设备均能自动无损伤将业务切换到另外一个电路上,保证了业务电路的畅通,实现了光纤和微波设备的综合利用,将通信可靠性提高了一个新的档次。值得指出的是,使用光传输网还是微波传输作为工作路由,一般可以根据用户的需要指定。

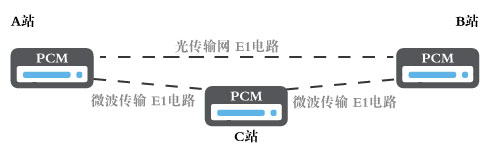

通过上面的方案，设备电路保护功能的可以再进一步利用,在2个站点PCM设备之间点对点组网的情况下,中间再增加一个站点C，即把PCM设备电路保护的应用推广到3个站点设备组成环路的情况。PCM设备电路保护的进一步应用对于A、B两个站点之间的某个业务电路,设置端口主用E1传输链路为工作路由(使用时隙m),备用E1通过站点C之间的传输链路为保护路由(使用时隙n),A、B站点设备的设置不需做改变。而在C站点设备,设置主用E1端口的时隙m与备用E1端口的时隙n相连接。当A、B站端口主E1之间的传输链路中断时,由于两站点备用E1端口之间的保护路由时隙仍然连通,保证了业务电路的畅通。同理,对于A、C站点和B、C站点之间的业务,采用相邻的传输链路作为工作路由,跨站点的链路作为保护链路,同样可以实现设备的电路保护功能。

利用设备数字交叉连接功能,实现智能型PCM设备组网的优化

电力通信网除了承载着地区电力生产的信息外,还承载着省中调、区县调的电力生产信息。为了满足多个变电站的电力调度信息向各级电力调度中心的传送,以往的做法是在地区电力通信中心安装多套独立的PCM设备,分别对应各个变电站和各级调度通信中心的PCM设备,然后在地区通信中心的多套PCM设备之间,采用音频转接的方式进行连通。采用这种模式,除了需要在地区电力通信中心安装和维护一大堆PCM设备外,还要进行大量复杂的音频跳接,大大增加了维护的工作量和降低了通信通道的可靠性。在传输中采用数字交换技术与灵活的时隙交叉连接技术完成不同流向的业务调度，并采用多方向交叉设备连接PCM设备进行网络优化，多方向交叉连接PCM设备(汇聚PCM设备)一般具有多个E1（2M）接口和多种业务电路接口形成一个树型的网络结构。这种网络结构采用1台汇聚PCM代替了通信中心的多台PCM设备,通过设备内部的数字时隙交叉代替了复杂的音频转接,大大简化了网络设备配置,也省却了复杂音频转接的维护工作量。

为了实现对PCM设备成环组网，和应用64k数字交叉连接的功能于一体，国内一些著名的通信设备厂家便开发出了E1全时隙交叉、2M线路1+1保护倒换无损伤切换、2M线路n:m保护、用户业务接入复用传输等多种功于一体的智能型PCM设备，例如广州银讯的智能型PCM设备ZMUX-36就具备以上所有功能。

通过对PCM设备电路保护功能、PCM设备成环组网、和应用64k数字交叉连接设备这三方面的网络优化工作,可以显著提高电力通信网的稳定性和可靠性,并能简化网络管理,提高工作效率,对电网的调度和安全运行起到积极重要的作用。
