2M线路保护实现与应用

由于传输电路是出于最底层的物理传送平面，目前这些传输电路调度工作仍然停留在手工调度，即耗费大量的人力物力，又花费大量的宝贵时间，尤其在紧急故障发生的时候，严重影响故障的抢修速度，从而影响通信网络恢复时间和用户感知, 选用E1通道无损伤保护倒换设备,这些问题得到全面的改进。

针对上述情况，用户完全可使用一款2M切换装置实现主、备两套不同传输通道及路由间切换，保护用户E1信号不间断的通讯，提高传输路由的可靠性、降低传输通道或路由故障后修复时间。

目前市面上，2M切换装置均具备E1线路监测、故障判断及自动切换两大功能。但有一些2M切换装置达不到无损伤切换等级，即主、备传输路由切换时，业务通讯会瞬间中断，当切换完成时，通讯恢复。

无损伤2M切换装置工作原理：

发送端设备将来自用户设备进来E1信号同时发送到两条E1信号至传输路由，即“并发”的原理；而接收端设备将来自两条传输路由的E1信号，根据接收到的信号质量自动选择 “质量好” 的E1信号传送给用户设备。

设备实时监视两条传输路由的信号质量（误码、告警等信息），并根据所设定的切换条件选择其中一路接收信号，切换过程不产生任何信号损伤，两条链路切换时延差≤ 16ms，设备掉电时，用户设备与主通道直通。

切换级别： LOS—AIS—LOF—MLOF—SLOF—10E-4误码—10E-6误码－单bit误码。

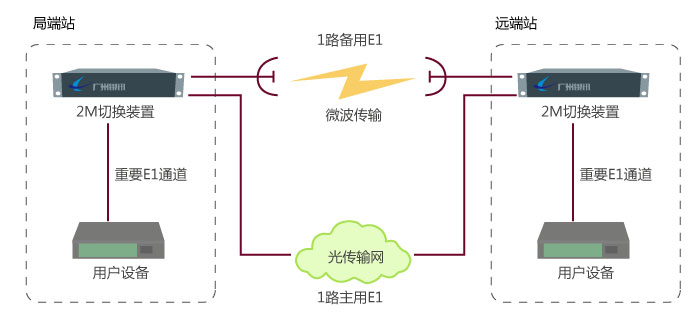

切换原理图：

局端站的2M切换装置接收到从用户设备进来的1路E1信号后，同时分别向主、备传输路由发送1路E1信号（并发），通过两组不同的传输方式（光纤、微波）传输到对端。

远端站的2M切换装置同时分别接收到两组路由过来的1路E1信号，设备同时插入E1质量监测信息，接收时通过分析两条E1通道的信号质量，自动选择来至“较好”的路由的信号送往用户设备。同时，从远端站传输至局端站也是同理。

产品满足

为了实现E1通道无损伤自动保护倒换，即2M线路的无损伤自动保护倒换功能，广州银讯自主研发生产的E1保护设备，2M线路保护E1倒换系列产品有ZMUX-121（单系统）、ZMUX-122（双系统）、ZMUX-124（四系统）等，银讯科技的E1保护设备都是达到电信级别的。

该系列产品都是按照19英寸1U标准高度设计的，集成度高、体积小、性能稳定、耐高低温长期工作，带监控功能及监控软件。重3.5KG，485mm(宽)×44mm(高)×266mm(深)。设备提供单个、双个或四个E1系统保护，其中1路、2路或4路主用E1线路接口，1路、2路或4路备用E1线路接口，和1路、2路或4路重要E1线路接口。

从两个传输路由出来的E1线路分别接上设备主用E1接口和备用E1接口，对其信号质量进行监测。在默认工作方式下，主用E1线路出现故障时，设备将无损伤自动切换到备用E1线路进行传输；当主用E1线路修复完好后，设备无损伤自动切换回主用E1线路传输，全自动工作，不需要人工监测和操作。

该系列设备被广泛应用在：

移动基站E1线路保护、电信VIP用户重要2M通道1+1备份、电力重要变电站双通道保护、政府、部队、民航（机场）、海事局等行业重要数据通讯保护、电话会议、视频会议、视频监控系统保护等范围。

总结

2M线路保护设备提供1、2、4路主用传输通道，1、2、4路备用传输通道，1、2、4路重要用户通道；可选-48V和220V电源；提供网管监控软件本地接口RS232或RS485可选；具有掉电直通功能；无损伤自动切换（也可人工切换），自动选择质量好的传输通道；设备体积小、功耗低、安装维护操作简单，完善状态显示功能。
