PCM设备是做什么的? PCM作用是什么？

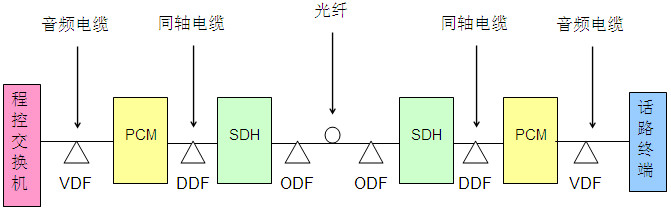

PCM和SDH的配合组网结构拓扑图：

语音信号——货物，PCM——装卸车间，E1（2M）通道——货箱，SDH——火车站，光纤——铁路，光信号——火车。

一、多业务PCM接入设备

PCM的含义：

1、PCM：Pulse Code Modulation的缩写，即是：脉冲编码调制。

2.脉冲编码调制的作用：将模拟的信号经过抽样、量化、编码转化成标准的数字信号。

PCM设备的作用：

1、 将低速业务转换成数字信号，并装入64kbit/s通道。

2、 将30路64kbit/s通道复接成2Mbit/s。

简单的来说，PCM设备作用就是起到了各种用户业务接入和复用作用，而由于2M铜缆传输距离受限，一般只支持300米左右，所以业务传输就要通过另外一套产品满足，如：光端机、微波等传输设备，PCM设备只需将用户业务接入后复用成2M数字信号级联到传输设备即可。

综合业务PCM常见的低速业务：

1、语音电话、热线电话、磁石电话；

2、2W/4W模拟音频、2W/4W E&M；

3、RS-232、RS-422、RS-485 、V.35、G.703同向64k、n*64k以太网。

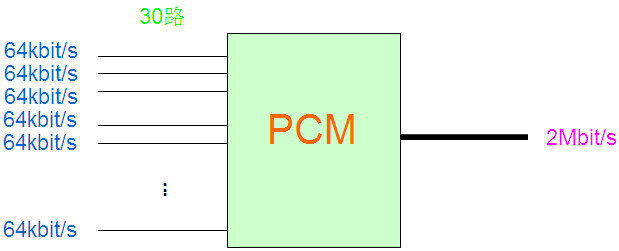

PCM设备将30路64kbit/s低速通道复接成2Mbit/s，因此PCM设备也称为多路复接设备。

二、PCM的帧结构

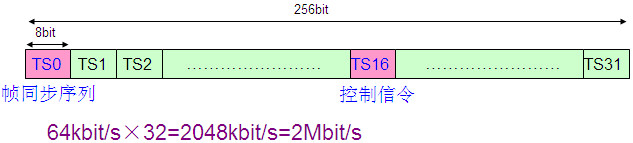

E1基群（2M通道）里面共包含有32个时隙（TS），每个时隙64k，其中第0时隙是帧同步序列，第16时隙则是控制信令的，其余的30个时隙则是用来传输各种业务信息。

时分复用技术：将2048kbit/s的通道分成32份，每一份为一个时隙。E1基群帧长为256bit，每个时隙长度则为256÷32 = 8bit。帧周期是125us，即帧频是每秒8000帧，每个时隙的速率则是8bit×8000 = 64000bit/s = 64kbit/s。

为了提高通信系统信道的利用率，语音信号的传输通常采用多路复用通信技术。这里面所说的多路复用通信技术通常是指：在一个信道上同时传输多路语音信号的技术，同时也将这种技术简称为复用技术。复用技术有多种工作方式，例如：频分复用、时分复用和码分复用等。

时分复用技术（time-division multiplexing, TDM, TDMA）就是将不同的信号相互交织放在不同的时间段内并且在使其在同一个信道上传输；在接收端则用某种方法将各个时间段内的信号提取出来并且还原成原始信号的通信技术。简单来说就是这种技术可以在同一个信道上传输多路信号。

三、综合业务PCM设备是用来做什么的，PCM设备常用用户接口分类：

语音电话、热线电话、磁石电话；

2W/4W模拟音频、2W/4W E&M；

RS-232、RS-422、RS-485 、V.35、G.703同向64k、n*64k以太网等模块接口。

下面简单的介绍以下综合业务PCM三种常用的模块接口：

1、环路中继接口（FXO）和话音终端接口（FXS）

在多业务PCM设备中FXO、FXS均使用一对音频线缆出线，FXS的两根出线之间有48V左右的直流电压，可用万用表来测量。它们两根音频线收发相互接好就可以了。

2、模拟四线接口（4w E/M）

在多业务PCM设备中使用六根音频线缆出线，分别为收（Rx）两根、发（Tx）两根、E/M各一根，信号线与地线（信号地线，非公共接地）之间只有微弱的交流电压，用万用表难以测量出来。接线的方法是PCM侧数据口的两根发（Tx）和一根E分别接运动RTU侧数据口的两根收（Rx）和一根M；PCM侧数据口的两根收（Rx）和一根M分别接运动RTU侧数据口的两根发（Tx）和一根E；两端的地（GND）相互连接即可。

3、数据接口（RS232串口）

在多业务PCM设备中使用三根音频线出线，分别为收（Rx）、发（Tx）、地（GND），信号线与地线（信号地线，非公共接地）之间有12V以内的直流电压，可用万用表来测量。接线的方法分别是PCM侧数据口的发（Tx）接运动RTU侧数据口的收（Rx）；PCM侧数据口的收（Rx）接运动RTU侧数据口的发（Tx）；两端的地（GND）相互连接即可。
