8路电话光纤传输方案

经常会有一些客户会问到有没有一种通过光纤传输8路电话小容量、桌面型的设备?下面广州银讯就运用某一煤矿用户案例简单的说明,光口8路电话小容量、桌面型设备光纤远端延伸解决方案。

用户已有环境:现已铺好光缆。

用户需求:实现8路电话通过光纤延伸到远端。


推荐设备:ZMUX-08S。

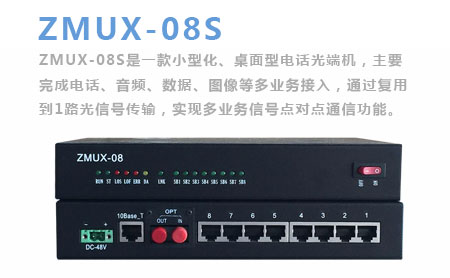

桌面型电话光端机,小型化电话光端机


产品介绍:
ZMUX-08S是一款由广州市银讯通信科技有限公司自主研发生产的1~8路电话光端机。采用桌面型1U高盒子式设计,可直接安放于办公室桌面(也可安装在19英寸机柜),重2KG,240mm(宽)×44mm(高)×157mm(深)。设备提供1路光接口(链路通道接口),1~8路各种业务接口(语音、音频、数据)和1路10Base-T以太网接口(10M带宽)。采用模块化设计,可插装1~8路通用业务模块和1路10M以太网模块,将其转换成光信号点对点传输到对端。


产品功能特点

1.业务接入、复用、光纤传输功能;

2.桌面型机箱设计,占用空间小,可安装在标准19英寸机柜;

3.光接口,标配:双纤/单模/FC/40Km(单纤/双纤、单模/多模、SC/FC、40~100Km可选);

4.模块化设计,单路卡模块,主板集成8个64k通用业务槽位(电话、音频、EM、232/422/485等),1个10Base-T以太网槽位;

5.支持自动电话、磁石电话、热线电话、2/4W音频、2/4W EM、同/异步RS232、RS422、RS485、V.21/V.22、V.24、V.35、10Base-T以太网等20多种业务模块;

6.单电源供电,内置-48VDC电源(选配220VAC);

7.适合各行业基于光纤通道建设办公自动化网络,同时也适用于小容量、多业务光纤点对点通信网络建设。

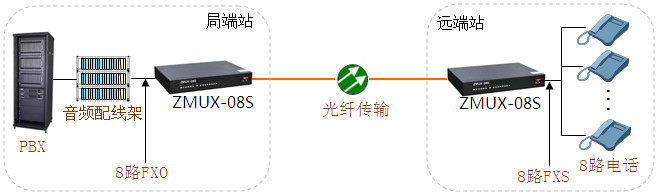

方案拓扑图:



方案描述:

局端站与远端站之间已铺有12芯光缆作为传输通道,局端站ZMUX-08S提供8路环路中继接口(FXO)与用户程控交换机(PBX)出来的8路模拟用户线接口对接,中间经过音频配线架作为配线用途,当8路电话信号复用到ZMUX-08S后再转换成1路光信号,通过光纤传输到远端。远端站ZMUX-08S的8路模拟用户线接口(FXS)出来就直接接8门电话机,下8个分机号码,实现远端站8门电话机可免费与局端站程控交换机下任意电话分机互打,而且可以通过局端交换机对外拨号,同时远端8门电话机也可以内部免费互打。


方案优势:

设备小型化、桌面型、安装维护方便;采用模块化设计,各路电话接口故障互不影响,抗灾性好;多级防雷设计,具备抗4000V雷击,一般雷雨天气都很少损坏;支持光口或电口传输。还可支持1路10Base-T以太网接口(10M带宽),从而还可以实现电话网与以太网的完美结合。
