光纤接续方法及注意问题详解

作者:Hans 来源: 日期:2018-4-2 11:48:56 人气:80 评论:0

光纤接续就是将两根光纤永久连接在一起,而接续的质量影响着整个工程的的质量和光纤通信传输性能。

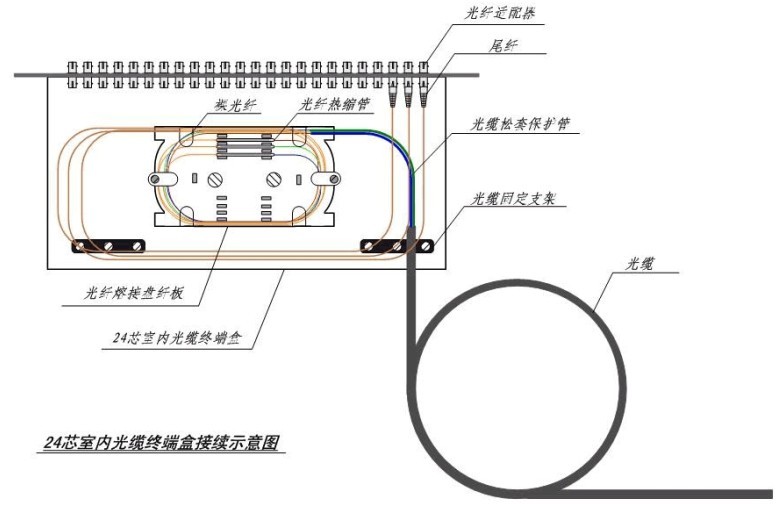

光纤接续方法及注意问题详解

1.端面的制备

合格的光纤端面是熔接的必要条件,端面质量直接影响到熔接质量。光纤端面平滑,没有毛刺或缺陷,熔接机能够很好地接受确认,并能做出满足工程要求的接头,如果光纤端面不合格,熔接机则拒绝工作,或接出的接头损耗很大,不符合工程要求。光纤端面的制备包括剥覆、清洁和切割这几个环节。

1.1光纤涂面层的剥除

光纤涂面层的剥除,光缆开剥时注意进刀深度要掌握平、稳、快三字剥纤法。“平”,即持纤要平。左手拇指和食指捏紧光纤,使之成水平状,所露长度以5cm为准,余纤在无名指、小拇指之间自然打弯,以增加力度,防止打滑。“稳”,即剥纤钳要握得稳。“快”即剥纤要快,剥纤钳应与光纤垂直,上方向内倾斜一定角度,然后用钳口轻轻卡住光纤右手,随之用力,顺光纤轴向平推出去,整个过程要自然流畅,一气呵成。

1.2裸纤的清洁

裸纤的清洁,应按下面的两步操作:

(1)观察光纤剥除部分的涂覆层是否全部剥除,若有残留,应重新剥除。如有极少量不易剥除的涂覆层,可用绵球沾适量酒精,一边浸渍,一边逐步擦除。

(2)将棉花撕成层面平整的扇形小块,沾少许酒精(以两指相捏无溢出为宜),折成“V”形,夹住以剥覆的光纤,顺光纤轴向擦拭,力争一次成功,一块棉花使用2~3次后要及时更换,每次要使用棉花的不同部位和层面,这样即可提高棉花利用率,又防止了探纤的两次污染。

1.3裸纤的切割

裸纤的切割是光纤端面制备中最为关键的部分,精密、优良的切刀是基础,而严格、科学的操作规范是保证。

(1)操作规范

操作人员应经过专门训练掌握动作要领和操作规范。首先要清洁切刀和调整切刀位置,切刀的摆放要平稳,切割时,动作要自然、平稳、勿重、勿急,避免断纤、斜角、毛刺及裂痕等不良端面的产生。另外学会“弹钢琴”,合理分配和使用自己的右手手指,使之与切口的具体部件相对应、协调,提高切割速度和质量。

(2)谨防端面污染

热缩套管应在剥覆前穿入,严禁在端面制备后穿入。裸纤的清洁、切割和熔接的时间应紧密衔接,不可间隔过长,特别是以制备的端面,切勿放在空气中。移动时要轻拿轻放,防止与其他物件擦碰。在接续中应根据环境,对切刀“V”形槽、压板、刀刃进行清洁,谨防端面污染。

2.光纤熔接

光纤熔接是接续工作的中心环节,熔接的好坏直接关系到工程的质量和寿命,其关键在于光纤端面的制备。

(1)熔接机选择

熔接机是光纤熔接的关键设备,也是一种精密程度很高且价格昂贵的设备。在使用过程中必须严格按照规程来操作,否则可能造成重大损失。特别需要注意的是熔接机的操作程序,热缩管的长度设置应和要求相符。

(2)熔接程序

熔接前根据光纤的材料和类型,设置好最佳预熔主熔电流和时间以及光纤送入量等关键参数。熔接过程中还应及时清洁熔接机“V”形槽、电极、物镜、熔接室等,随时观察熔接中有无气泡、过细、过粗、虚熔、分离等不良现象,注意OTDR测试仪表跟踪监测结果,及时分析产生上述不良现象的原因,采取相应的改进措施。如多次出现虚熔现象,应检查熔接的两根光纤的材料、型号是否匹配,切刀和熔接机是否被灰尘污染,并检查电极氧化状况,若均无问题则应适当提高熔接电流。

3.盘纤

盘纤是一门技术,也是一门艺术。科学的盘纤方法,可使光纤布局合理、附加损耗小、经得住时间和恶劣环境的考验,可避免因挤压造成的断纤现象。

3.1盘纤规则

(1)沿松套管或光缆分歧方向为单元进行盘纤,前者适用于所有的接续工程;后者仅适用于主干光缆末端且为一进多出。分支多为小对数光缆。该规则是每熔接和热缩完一个或几个松套管内的光纤、或一个分支方向光缆内的光纤后,盘纤一次。优点是避免了光纤松套管间或不同分支光缆间光纤的混乱,使之布局合理、易盘、易拆,更便于日后维护。

(2)以预留盘中热缩管安放单元为单位盘纤,此规则是根据接续盒内预留盘中某一小安放区域内能够安放的热缩管数目进行盘纤。避免了由于安放位置不同而造成的同一束光纤参差不齐、难以盘纤和固定,甚至出现急弯、小圈等现象。

(3)特殊情况,如在接续中出现光分路器、上/下路尾纤、尾缆等特殊器件时要先熔接、热缩、盘绕普通光纤,在依次处理上述情况,为了安全常另盘操作,以防止挤压引起附加损耗的增加。

3.2盘纤的方法

(1)先中间后两边,即先将热缩后的套管逐个放置于固定槽中,然后再处理两侧余纤。优点:有利于保护光纤接点,避免盘纤可能造成的损害。在光纤预留盘空间小、光纤不易盘绕和固定时,常用此种方法。

(2)从一端开始盘纤,固定热缩管,然后再处理另一侧余纤。优点:可根据一侧余纤长度灵活选择铜管安放位置,方便、快捷,可避免出现急弯、小圈现象。

(3)特殊情况的处理,如个别光纤过长或过短时,可将其放在最后,单独盘绕;带有特殊光器件时,可将其另一盘处理,若与普通光纤共盘时,应将其轻置于普通光纤之上,两者之间加缓冲衬垫,以防止挤压造成断纤,且特殊光器件尾纤不可太长。

(4)根据实际情况采用多种图形盘纤。按余纤的长度和预留空间大小,顺势自然盘绕,且勿生拉硬拽,应灵活地采用圆、椭圆、“CC”、“~”多种图形盘纤(注意R≥4cm),尽可能最大限度利用预留空间和有效降低因盘纤带来的附加损耗。

4.确保光缆接续质量

加强OTDR测试仪表的监测,对确保光纤的熔接质量、减小因盘纤带来的附加损耗和封盒可能对光纤造成的损害,具有十分重要的意义。在整个接续工作中,必须严格执行OTDR测试仪表的四道监测程序:

(1)熔接过程中对每一芯光纤进行实时跟踪监测,检查每一个熔接点的质量;

(2)每次盘纤后,对所盘光纤进行例检,以确定盘纤带来的附加损耗;

(3)封接续盒前对所有光纤进行统一测定,以查明有无漏测和光纤预留空间对光纤及接头有无挤压;

(4)封盒后,对所有光纤进行最后监测,以检查封盒是否对光纤有损害。

5.结论

光纤接续是一项细致的工作,工程要求操作者周密考虑,规范操作,努力提高实践操作技能才能降低接续损耗,全面提高光纤接续质量。
