同轴电缆BNC接头做法

作者:Hans 来源: 日期:2018-3-6 13:15:57 人气:110 评论:0

BNC接头是一种用于E1同轴电缆的连接接头。目前同轴线缆被广泛应用于通信系统中,如PCM设备中的E1接口就是用两根BNC接头的同轴电缆来连接的,在高档的监视器、音响设备中也经常用来传送音频、视频信号。下面广州银讯将简述一下BNC接头做法:

1、剥线

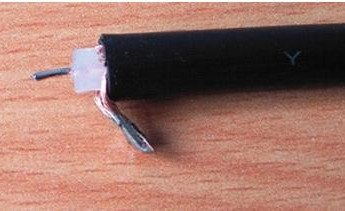

同轴电缆由外向内分别为保护胶皮、金属屏蔽网线(接地屏蔽线)、乳白色透明绝缘层和芯线(信号线),芯线由一根或几根铜线构成,金属屏蔽网线是由金属线编织的金属网,内外层导线之间用乳白色透明绝缘物填充,内外层导线保持同轴固称为同轴电缆。剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm,小心不要割伤金属屏蔽线,再将芯线外的乳白色透明绝缘层剥去0.6cm,使芯线裸露。(如下图)

同轴电缆BNC接头做法1

将上过锡的屏蔽网和芯线用斜口钳剪断,屏蔽网和芯线分别留长约7mm和3mm。

2、连接芯线

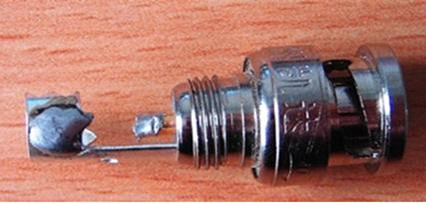

购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成,芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中,用专用卡线钳前部的小槽用力夹一下,使芯线压紧在小孔中。

可以使用电烙铁焊接芯线与芯线插针,焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接,焊接时注意不要将焊锡流露在芯线插针外表面,会导致芯线插针报废。

注意:如果你没有专用卡线钳可用电工钳代替,但需注意一是不要使芯线插针变形太大,二是将芯线压紧以防止接触不良,三是掌握好电烙铁的温度,当在铬铁上加松香冒出柔顺的白烟,而又“吱吱”作响时为焊接最佳状态。四是控制焊接时间,不要太长,这样会损坏接头和芯线。五是焊接时间不宜过久,但要完全熔著,以免造成虚焊。六是先移去焊锡,后移去烙铁。七是烙点表面要光滑、有光泽。八是焊点完全冷却前,要保持同轴线与针芯稳定,不可晃动。(如下图)

同轴电缆BNC接头做法2

用电烙铁给BNC头上锡,一定要足够的锡以保证焊接强度。

3、装配BNC接头

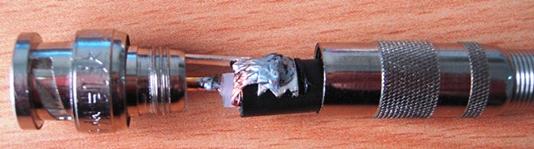

连接好芯线后,先将屏蔽金属套筒套入同轴电缆,再将芯线插针从BNC接头本体尾部孔中向前插入,使芯线插针从前端向外伸出,最后将金属套筒前推,使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体。

同轴电缆BNC接头做法3

将上过锡的线缆与上过锡的BNC头直接焊接。整理毛刺。

4、压线

保持套筒与金属屏蔽线接触良好,用卡线钳上的六边形卡口用力夹,使套筒形变为六边形。重复上述方法在同轴电缆另一端制作BNC接头即制作完成。使用前最好用万用电表检查一下,断路和短路均会导致无法通信,还有可能损坏网卡或集线器。

注意:制作组装式BNC接头需使用小螺丝刀和电工钳,按前述方法剥线后,将芯线插入芯线固定孔,再用小螺丝刀固定芯线,外层金属屏蔽线拧在一起,用电工钳固定在屏蔽线固定套中,最后将尾部金属拧在BNC接头本体上。

制作焊接式BNC接头需使用电烙铁,按前述方法剥线后,只需用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上,套上硬槊料绝缘套和软槊料尾套即可。

目前,BNC接头被广泛的使用着,相信不少用户看完以上内容后都能够开始手动制作BNC接头了。其实制作BNC接头并不难,但需要注意的是一些制作上面细节的问题,避免以后设备使用后出现问题,引起不必要的损失了。
