有客户一直不明白CMCC为啥不用MODF，我司的设备PCM设备、光端机一般都需要放到配线架的，CMDI的传输设计人员也没几个知道还有MODF这种产品的，而MODF在其他运营商的规模使用已经近10年了。
1、传统ODF使用中的问题
传输专业的设计人员，应该没有不熟悉ODF的吧，那么对图1的场景一定不陌生。

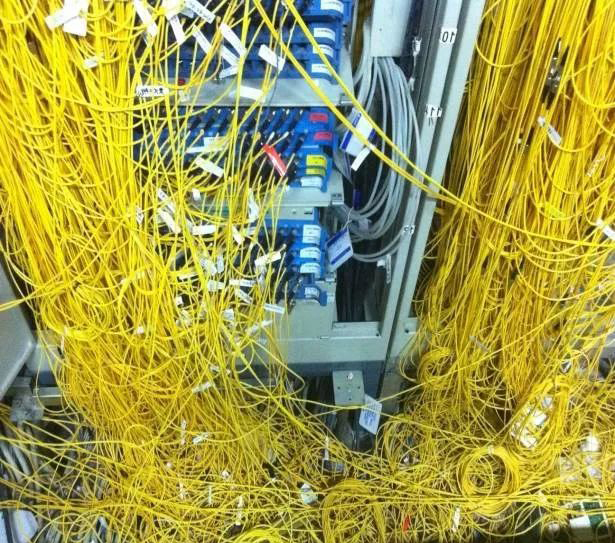

图1 ODF跳纤现状图
这张图片里ODF的尾纤布放得混乱吗？乱！但只算一般的乱。因为这些ODF的端子使用率都很低，如果ODF的端子使用率高于50％，那情景就目不忍视了。
2、导致ODF跳纤混乱的原因
导致ODF跳纤布放混乱的原因主要有两个：产品自身的设计缺陷和工程设计偏差。
2．1 产品设计的缺陷
当前主流的ODF尺寸为2200×840×300（高×宽×深，mm），容量为648芯，见图2。架体内左侧的空间为盘纤单元，跳纤的余长在这里盘留；这个空间也是跳纤布放的唯一通道，无论是架内还是架间（从其他设备或ODF布放到本ODF）的跳纤均需通过这个通道布放。

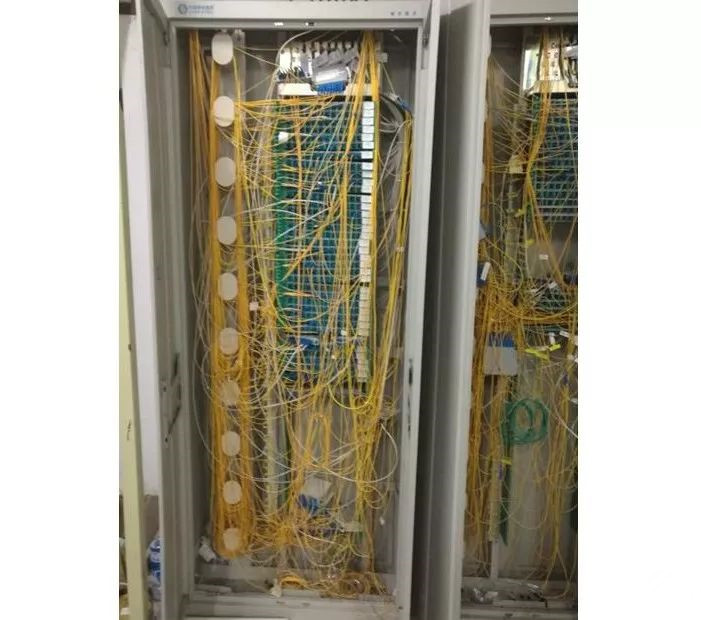

图2 传统ODF的内部布局
假如ODF架有2／3的容量用于架内连接（每两个端口连接1根跳纤），1／3的容量用于架间连接，那么最多会布放432条跳纤。大家想象下432根跳纤都从ODF架左侧的空间布放会是个什么景象！
2．2 工程设计偏差
按照ODF的尺寸，架内跳纤的最大长度应不超过3m，70％的跳纤长度应不超过2．5m，40％的跳纤长度应不超过2．0m，甚至有少量跳纤长度只需要1．5m就够了。但我们设计文件中计列的跳纤长度基本上都是3．0m长度的，平均每根跳纤的余长超过了0．5m。
跳纤的直径有2．0mm的，也有1．2mm的，性能指标均符合使用要求，但几乎所有设计配置的跳纤都是直径2．0mm的。
过长、较粗的跳纤条数多了起就有了这样的景象，见图3。

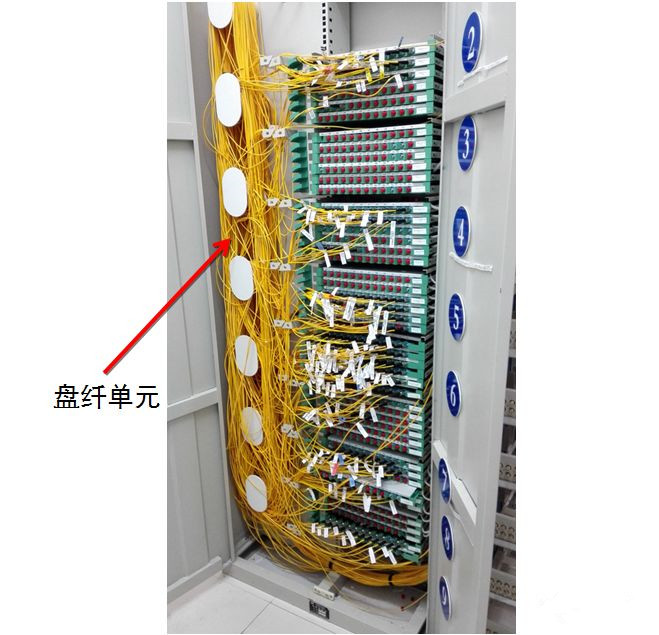

图3 ODF混乱的跳纤
3、MODF的设计理念
MODF的设计采用了电缆总配线架（MDF）的设计理念，架体分线路侧和设备侧，见图4。外线光缆的纤芯成端在线路侧、设备的端口连接光纤成端在设备侧，跳纤从设备侧对应的设备端口跳接到线路侧对应的外线光缆纤芯。

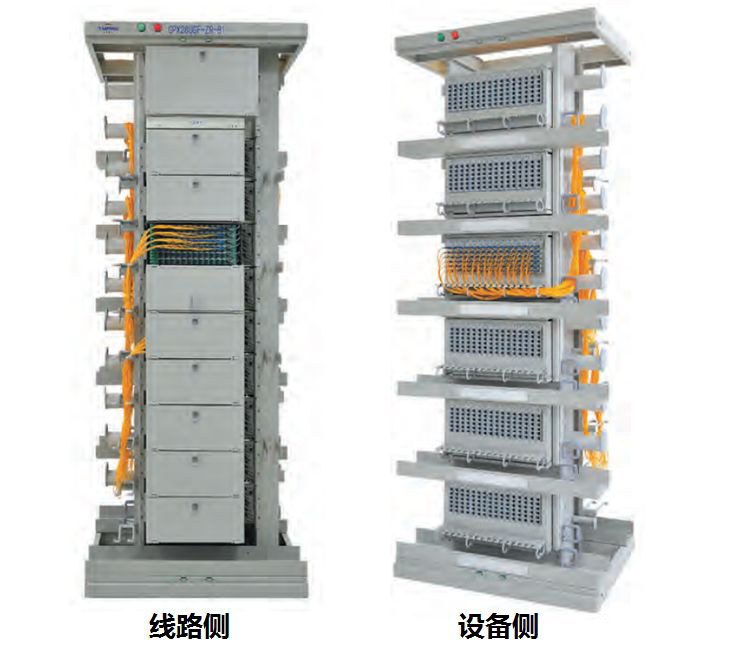

图4 MODF的线路侧和设备侧
MODF盘纤单元设置在架体的两侧，这也是跳纤从设备侧布放到线路侧的通道。当然，盘纤单元容量再大，也满足不了设计中每根跳纤动辄数米的余长需求，所以，为应对那些马虎的设计人员，MODF又设计了配套的储纤架。MODF设备侧与线路侧的跳纤与储纤架见图5。

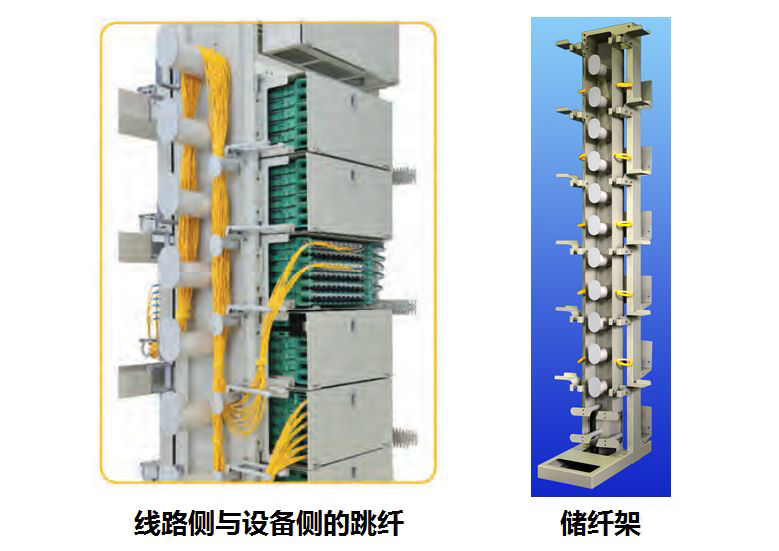

图5 MODF设备侧与线路侧的跳纤与储纤架
当MODF含多个机架时，为便于架间的跳纤布放，MODF的一侧（设备侧）或两侧设置了跳纤水平通道，见图6。

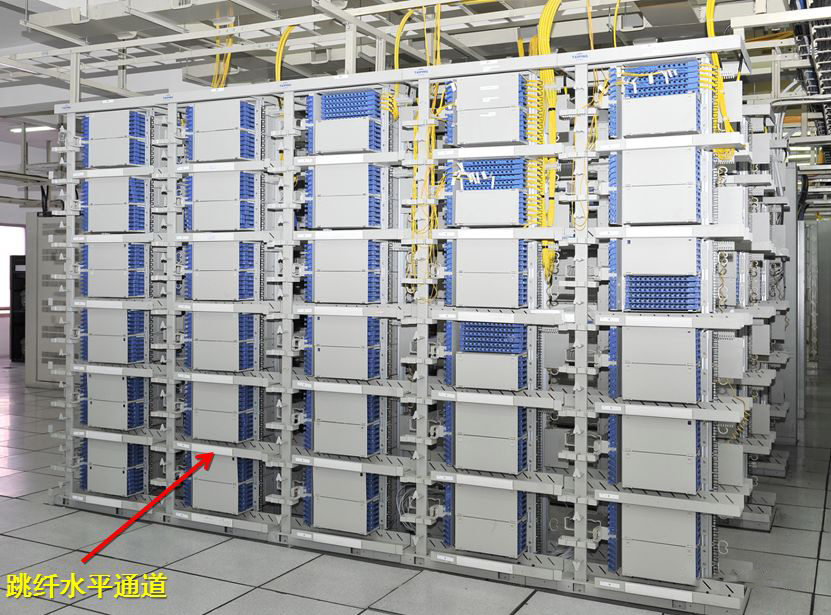

图6 MODF多台机架的排列
4、MODF的主要类型
从外线光缆的熔接位置上分，MODF主要分成：终熔分离型和终熔一体型。
4．1 终熔分离型
终熔分离型的MODF机架由熔接架和终端架2种机架构成。外线光缆在熔接架熔接，在终端架的线路侧成端，见图7。

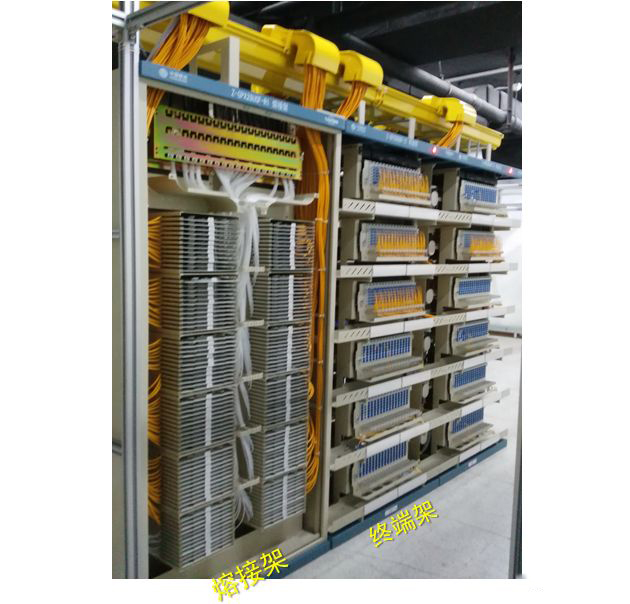

图7 终熔分离型MODF
熔接架的尺寸为：2200×900×300（单位：mm），容量为1728芯，一般2个熔接架背靠背安装。终端架的尺寸为：2200×900×600（单位：mm），容量为1152芯（线路侧和设备侧各576芯）；终端架的数量一般初次配置2～3个，之后根据需求增加，一般2个背靠背安装的熔接架最多对应6个终端架。
终熔分离型MODF主要用于终期容量较大的局站，如核心节点。但其熔接架和终端架的设置有一定的比例关系，扩容受到一定的限制。优点嘛，就是终端架不需要布放防雷地线吧。
4．2 终熔一体型

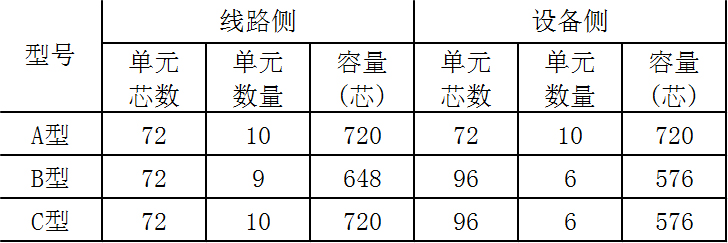

终熔一体型MODF和ODF一样，每个机架都含有光缆成端熔接单元，分成A型、B型和C型。每种型号的结构大同小异，见图4和图6，2200×900×600（单位：mm）的机架容量见下表。
5、结束语
MODF的设计理念并不是为了增加ODF的容量密度，而是为了便于跳纤管理。但我们在工程设计中还是要注意2点：
（1）尽量根据需要配置合适长度的跳纤，不要留太多余长。
（2）尽量采用φ1．2mm的跳纤，而不采用φ2．0mm的跳纤。
