通信术语 http://gzyinxun.com/blog/special_terms/ zh-cn Rss Generator By sdcms3.3 免费版 节点光端机 http://gzyinxun.com/blog/special_terms/818.html 节点光端机又称总线型光端机,其更准确的定义是采用单/双纤链路式组网形式的图像传输系统,也被称为链路式光端机。

节点式光端机采用的技术是电信中常用的时分复用技术(TDM)和分插复用技术(ADM),具有节省光纤资源,延长传输距离等优点。

10节点级联型光端机采用1.25G光传输平台,在一芯光纤上可同时传送10路视频信号,支持节点数至少10个,级联式光端机远端设备可接入1——8路视频信号,每一路视频上行占用的通道号可以通过拨码开关进行设置;局端设备可实时输出10路视频。

节点(级联型)光端机采用模块化设计方式,支持功能扩展。每个远端机单个机盘上可以提供2 路RS-485/422共享数据,以及2 路独立通道点到点数据/音频信号。同时,每个远端机和局端机都可以通过增加音频/数据扩展盘的方式传输更多路数音频、数据、开关量等信号。

节点光端机远端设备可以选配光链路保护机盘,能自动隔离故障节点,确保其它节点机正常工作。级联型光端机可以安装网管插件,实现远端机和局端机网管功能。两种技术TDM和ADM的结合应用, 可以解决长距离传输,但容量偏小,最多只能传输16 路视频信号。WDM 中的ADM 可以解决大容量问题,最大可传输128 路视频信号,如果能将两种技术结合起来应用,就有可能提供一个较完善的解决方案

]]>
光放大器 http://gzyinxun.com/blog/special_terms/803.html 光放大器就是光纤通信系统中能对光信号进行放大的一种子系统产品。

光放大器的原理基本上是基于激光的受激辐射,通过将泵浦光的能量转变为信号光的能量实现放大作用。光放大器自从1990年代商业化以来已经深刻改变了光纤通信工业的现状。

分类

光放大器一般可以分为光纤放大器和半导体光放大器两种。光纤放大器还可以分为掺铒(Er)光纤放大器,掺镨(Pr)光纤放大器以及拉曼放大器等几种。其中掺铒光纤放大器工作于1550nm波长,已经广泛应用于光纤通信工业领域。掺镨的放大器可以工作于1310nm波长,但是由于转换效率不理想,现在仍然处于实验室研究阶段。拉曼放大器是近几年开始商用化的一种新型放大器,主要应用于需要分布式放大的场合。半导体光放大器结构小巧,方便集成,一直被很多人看好。但是由于偏振效应不太理想,一直没有大规模商用化。

原理

]]>
光耦合器 http://gzyinxun.com/blog/special_terms/798.html 光耦合器(optical coupler,英文缩写为OC)亦称光电隔离器,简称光耦。是以光为媒介传输电信号的一种电一光一电转换器件。它以光作为媒介把输入端的电信号转换为光信号,耦合到输出端再转换为电信号,因此称为光耦合器。由于光耦合器输入、输出间互相隔离,电信号传输具有单向性等特点,因而具有良好的电绝缘能力和抗干扰能力。发光器件常采用发光二极管或激光管;接收器件常用光敏二极管、光敏晶体管及光集成电路等。

光耦合器对输入、输出电信号有良好的隔离作用,所以,它在各种电路中得到广泛的应用。目前它已成为种类最多、用途最广的光电器件之一。光耦合器一般由三部分组成:光的发射、光的接收及信号放大。输入的电信号驱动发光二极管(LED),使之发出一定波长的光,被光探测器接收而产生光电流,再经过进一步放大后输出。

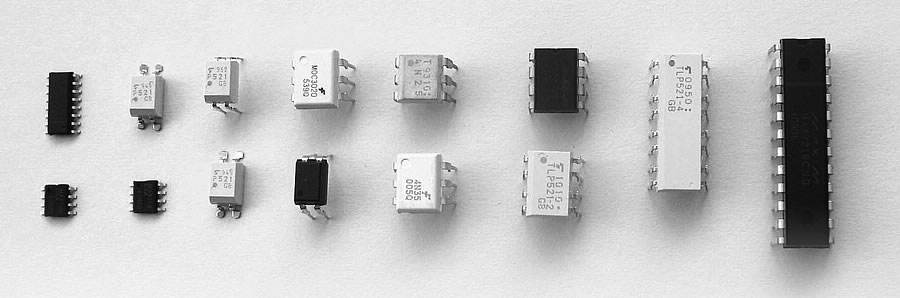

光耦合器

概述

光耦合器一般由三部分组成:光的发射、光的接收及信号放大。输入的电信号驱动发光二极管(LED),使之发出一定波长的光,被光探测器接收而产生光电流,再经过进一步放大后输出。这就完成了电—光—电的转换,从而起到输入、输出、隔离的作用。由于光耦合器输入输出间互相隔离,电信号传输具有单向性等特点,因而具有良好的电绝缘能力和抗干扰能力。又由于光耦合器的输入端属于电流型工作的低阻元件,因而具有很强的共模抑制能力。所以,它在长线传输信息中作为终端隔离元件可以大大提高信噪比。在计算机数字通信及实时控制中作为信号隔离的接口器件,可以大大增加计算机工作的可靠性。

]]>
光传送网络 http://gzyinxun.com/blog/special_terms/797.html 光纤约30THz的巨大潜在带宽容量使得光纤通信称为支撑通信业务量增长最重要的技术,在超高速传输网络中,为了达到对通信容量的巨大要求,科技人员提出了光传送网(OTN:optical transport network)的概念。

光传送网(OTN)是一种以波分复用与光信道技术为核心的新星通信网络传送体系,它由光分插复用、光交叉连接、光放大等网元设备组成,具有超大传送容量,对承载信号语义透明性及在光层面上实现保护和路由的功能,是光互连网络的基础结构。

OTN的出现解决了由于电学器件处理能力的限制造成的“瓶颈”问题,而且提供了一种用于管理多波长、多光纤网络带宽资源的经济有效的技术手段。OTN还具有吞吐量大、透明度高、兼容性好和生存能力强等优点,具有极其广阔的应用前景和市场潜力。

分层结构

目前所知的光传送网都是基于波分复用(WDM)技术 。WDM与光时分复用(OTDM)相比,不仅具有升级容易、投资小的优点,在组网中更具有TDM无法比拟的优势。不同格式、速率的信号能够方便地接入到WDM系统中进行混合传输。WDM信号的复用和解复用也很容易由无源器件完成。当一个区域内所有的光纤传输链路都升级为WDM传输时,在这些WDM链路的交叉处设置以波长为标志对光信号进行交叉连接的光交叉连接设备(OXC),那么就可以构成一个全光网络。

]]>
光纤分路器 http://gzyinxun.com/blog/special_terms/796.html 光纤分路器是用来实现光波能量的分路与合路的器件。它将一根光纤中传输的光能量按照既定的比例分配给两根或者是多根光纤,或者将多根光纤中传输的光能量合成到一根光纤中。

与同轴电缆传输系统一样,光网络系统也需要将光信号进行耦合、分支、分配,这就需要光分路器来实现。光分路器又称分光器,是光纤链路中最重要的无源器件之一,是具有多个输入端和多个输出端的光纤汇接器件,常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。

工作原理

在单模光纤传导光信号的时候,光的能量并不完全是集中在纤芯中传播的,有少量是通过靠近纤芯的包层中传播的,也就是说在两根光纤的纤芯足够靠近的话,在一根光纤中传输的光的模场就可以进入另外一根光纤光信号在两根光纤中得到重新的分配。

类型

]]>
协议转换器 http://gzyinxun.com/blog/special_terms/755.html 简称协转,也叫接口转换器,它能使处于通信网上采用不同高层协议的主机仍然互相合作,完成各种分布式应用。它工作在传输层或更高。接口协议转换器一般用一个ASIC芯片就可以完成,成本低,体积小。它可以将IEEE802.3协议的以太网或V.35数据接口同标准G.703协议的2M接口之间进行相互转换。也可以在232/485/422串口和E1、CAN接口及2M接口进行转换。

定义

协议转换是一种映射,就是把某一协议的收发信息(或事件)序列映射为另一协议的收发信息序列。需要映射的信息为重要信息,因此协议转换可以看作是两个协议的重要信息之间的映射。所谓重要信息和非重要信息是相对而言的,要根据具体需要加以确定,选择不同的重要信息作映射,会得到不同的转换器。

]]>
路由器 http://gzyinxun.com/blog/special_terms/752.html 路由器(Router),是连接因特网中各局域网、广域网的设备,它会根据信道的情况自动选择和设定路由,以最佳路径,按前后顺序发送信号。 路由器是互联网络的枢纽,"交通警察"。目前路由器已经广泛应用于各行各业,各种不同档次的产品已成为实现各种骨干网内部连接、骨干网间互联和骨干网与互联网互联互通业务的主力军。路由和交换机之间的主要区别就是交换机发生在OSI参考模型第二层(数据链路层),而路由发生在第三层,即网络层。这一区别决定了路由和交换机在移动信息的过程中需使用不同的控制信息,所以说两者实现各自功能的方式是不同的。

路由器(Router)又称网关设备(Gateway)是用于连接多个逻辑上分开的网络,所谓逻辑网络是代表一个单独的网络或者一个子网。当数据从一个子网传输到另一个子网时,可通过路由器的路由功能来完成。因此,路由器具有判断网络地址和选择IP路径的功能,它能在多网络互联环境中,建立灵活的连接,可用完全不同的数据分组和介质访问方法连接各种子网,路由器只接受源站或其他路由器的信息,属网络层的一种互联设备。


]]>
以太网 http://gzyinxun.com/blog/special_terms/508.html 以太网(Ethernet)指的是由Xerox公司创建并由Xerox、Intel和DEC公司联合开发的基带局域网规范,是当今现有局域网采用的最通用的通信协议标准。以太网络使用CSMA/CD(载波监听多路访问及冲突检测)技术,并以10M/S的速率运行在多种类型的电缆上。以太网与IEEE802.3系列标准相类似。

包括标准的以太网(10Mbit/s)、快速以太网(100Mbit/s)和10G(10Gbit/s)以太网。它们都符合IEEE802.3。


标准

IEEE802.3规定了包括物理层的连线、电信号和介质访问层协议的内容。以太网是当前应用最普遍的局域网技术,它很大程度上取代了其他局域网标准。如令牌环、FDDI和ARCNET。历经100M以太网在上世纪末的飞速发展后,千兆以太网甚至10G以太网正在国际组织和领导企业的推动下不断拓展应用范围。

]]>
开关量 http://gzyinxun.com/blog/special_terms/477.html 有时候有些客户买PCM设备或者电话光端机经常会要求要多少路开关量,那么这个开关量是什么呢?现在我们来讲解下!

当然开关量的“开”和“关”是电器最基本、最典型的功能。

开关量是指控制继电器的接通或者断开所对应的值,即“1”和“0”。

开关量是指非连续性信号的采集和输出,包括遥信采集和遥控输出。它有1和0两种状态,这是数字电路中的开关性质,而电力上是指电路的开和关或者说是触点的接通和断开。

一般开关量装置通过内部继电器实现开关量的输出。

]]>
PON技术 http://gzyinxun.com/blog/special_terms/442.html

PON(无源光网络)是指ODN(光配线网)中不含有任何电子器件及电子电源,ODN全部由光分路器(Splitter)等无源器件组成,不需要贵重的有源电子设备。一个无源光网络包括一个安装于中心控制站的光线路终端(OLT),以及一批配套的安装于用户场所的光网络单元(ONUs)。在OLT与ONU之间的光配线网(ODN)包含了光纤以及无源分光器或者耦合器。

]]>
ATM http://gzyinxun.com/blog/special_terms/438.html ATM概述

ATM (Asynchronous Transfer Mode)是异步传输模式,是国际电信联盟ITU-T制定的标准。实际上在20世纪80年代中期,人们就已经开始进行快速分组交换的实验,建立了多种命名不相同的模型,欧洲重在图像通信,把相应的技术称为异步时分复用(ATD);美国重在高速数据通信,把相应的技术称为快速分组交换(FPS);国际电联经过协调研究,于1988年正式命名为Asynchronous Transfer Mode (ATM)技术,推荐其为宽带综合业务数据网B-ISDN的信息传输模式。

ATM是一项数据传输技术,是实现B-ISDN的业务的核心技术之一。ATM是以信元为基础的一种分组交换和复用技术,它是一种为了多种业务设计的通用的面向连接的传输模式。它适用于局域网和广域网,它具有高速数据传输率和支持许多种类型如声音、数据、传真、实时视频、CD质量音频和图像的通信。

ATM是在LAN或WAN上传送声音、视频图像和数据的宽带技术。它是一项信元中继技术,数据分组大小固定。你可将信元想像成一种运输设备,能够把数据块从一个设备经过ATM交换设备传送到另一个设备。所有信元具有同样的大小,不像帧中继及局域网系统数据分组大小不定。使用相同大小的信元可以提供一种方法,预计和保证应用所需要的带宽。如同轿车在繁忙交叉路口必须等待长卡车转弯一样,可变长度的数据分组容易在交换设备处引起通信延迟。

ATM采用面向连接的传输方式,将数据分割成固定长度的信元,通过虚连接进行交换。ATM集交换、复用、传输为一体,在复用上采用的是异步时分复用方式,通过信息的首部或标头来区分不同信道。

]]>
LTE技术 http://gzyinxun.com/blog/special_terms/436.html

LTE技术概述

LTE(Long Term Evolution,长期演进)项目是3G的演进,LTE并非人们普遍误解的4G技术,而是3G与4G技术之间的一个过渡,是3.9G的全球标准,它改进并增强了3G的空中接入技术,采用OFDM和MIMO作为其无线网络演进的唯一标准,这种以OFDM/FDMA为核心…]]> UC http://gzyinxun.com/blog/special_terms/427.html UC是什么?

UC的英文全称是Unified Communication,中文名称叫统一通信,是指把计算机技术与传统通信技术融为一体的新通信模式,作为一种解决方案和应用,也有厂商称之为统一通讯、统一沟通等。所谓统一通信,我们可以从两个层面理解它,首先,它是“通信”,这里是指一种“通信”理念,而并不是指我们所说的固定电话、手机、邮件等通信手段,它摒弃了以“终端”作为通信单位的做法,转而使“人”成为沟通的中心,所有的终端都将智能的为“人”提供最佳的通信手段,真正做到终端为“人”服务,而不是让使用者淹没在无数的终端海洋里,仍然无法做到快捷的沟通;其次,它是“统一”的,这里不再是指几年前大家在讨论的语音与数据网的“统一”,而是让人们无论任何时间、任何地点,都可以通过任何设备、任何网络,获得数据、图像和声音的自由通信。也就是说,统一通信系统将语音、传真、电子邮件、移动短消息、多媒体和数据等所有信息类型合为一体,从而为人们带来选择的自由和效率的提升。它区别于网络层面的互联互通,而是以人为本的应用层面的融合与协同,是更高一个层次的理念,新一代通信与IT产业。

统一通信采用IP技术,在传输语音和数据时并不采用传统的通信方式,可以有效降低通信成本,而统一通信系统中的语音、视频和IP通信产品和应用能够帮助企业更加有效地进行通信,因为该解决方案能够做到:精简业务流程;及时、准确地获取资源;提高盈利能力。与之对应的是在“通信世界”中各式各样的“认证身份”:电子邮件地址、即时消息账号、办公电话号码及各种密码等,并且这些通信应用之间由于无法融合而彼此形成了信息孤岛,造成了资源的浪费以及使用的不便。但是,对大多数企业来说,目前的通信系统比以往任何时候都复杂,网络方面,有无线通信、互联网、语音网和有线网等;应用上有语音、视频、数据等等;在设备上,则有办公电话、移动电话、笔记本电脑、传真、电子邮件等等。

从另一方面讲,统一通信是一个理念,是一个方法,是一个方向,是一个解决方案,而并非一个简单的产品。它的最终目标不是为企业增添时尚有趣的摆设,而是要真正提高企业的核心竞争力。但是每个企业由于所在行业的不同,他们的工作流程和模式又各不相同,因此根据企业的工作特点为其提供一个量身定制的个性化解决方案至关重要。统一通信需要的不再是简单停留在基于桌面上的融合通信,其生命力在于切实的服务于企业,真正帮助企业有效的改善业务流程、减少人为延迟、提高员工的效率,提升核心竞争力。

UC三大优势

]]>
相干光通信 http://gzyinxun.com/blog/special_terms/395.html 在相干光通信中主要利用了相干调制和外差检测技术。所谓相干调制,就是利用要传输的信号来改变光载波的频率、相位和振幅(而不象强度检测那样只是改变光的强度),这就需要光信号有确定的频率和相位(而不象自然光那样没有确定的频率和相位),即应是相干光。激光就是一种相干光。所谓外差检测,就是利用一束本机振荡产生的激光与输入的信号光在光混频器中进行混频,得到与信号光的频率、位相和振幅按相同规律变化的中频信号。

在光通信领域,更大的带宽、更长的传输距离、更高的接收灵敏度,永远都是科研者的追求目标。尽管波分复用(WDM)技术和掺铒光纤放大器(EDFA)的应用已经极大的提高了光通信系统的带宽和传输距离,伴随着视频会议等通信技术的应用和互联网的普及产生的信息爆炸式增长,对作为整个通信系统基础的物理层提出了更高的传输性能要求。

相干光通信工作原理是什么?

在发送端,采用外调制方式将信号调制到光载波上进行传输。当信号光传输到达接收端时,首先与一本振光信号进行相干耦合,然后由平衡接收机进行探测。相干光通信根据本振光频率与信号光频率不等或相等,可分为外差检测和零差检测。前者光信号经光电转换后获得的是中频信号,还需二次解调才能被转换成基带信号。后者光信号经光电转换后被直接转换成基带信号,不用二次解调,但它要求本振光频率与信号光频率严格匹配,并且要求本振光与信号光的相位锁定。

相干光通信的主要优点

]]>
程控交换机 http://gzyinxun.com/blog/special_terms/390.html 对于程控交换机的,相信很多人都很熟悉。但是今天还是来科普下。关于程控交换机的知识。

首先讲讲概念

程控交换机,全称为存储程序控制交换机(与之对应的是布线逻辑控制交换机,简称布控交换机),也称为程控数字交换机或数字程控交换机。通常专指用于电话交换网的交换设备,它以计算机程序控制电话的接续。程控交换机是利用现代计算机技术,完成控制、接续等工作的电话交换机。

设备类型

数字程控交换机分为长途交换机,本地交换机等。另外还有专用于信令网和智能网的类型。

]]>
光猫是什么? http://gzyinxun.com/blog/special_terms/372.html 今天我们来讲讲光猫是什么?因为这个跟光端机有很大的关系!

我们所谓的光猫,是泛指将光以太信号转换成其它协议信号的收发设备。光猫也称为单端口光端机,是针对特殊用户环境而设计的产品,它利用一对光纤进行单E1或单V.35或单10BaseT点到点式的光传输终端设备。

该设备作为本地网的中继传输设备,适用于基站的光纤终端传输设备以及租用线路设备。而对于多口的光端机一般会直称作“光端机”,对单端口光端机一般使用于用户端,工作类似常用的广域网专线(电路)联网用的基带MODEM,和有称作“光MODEM”、“光猫”、“光调制解调器”。  有些人经常误将光纤收发器或者光电转换器当作光猫,其实这是一个错误的叫法。

光猫是光modem的俗称,有着调制解调的作用。

光猫的构造和功能

]]>
传输网 http://gzyinxun.com/blog/special_terms/339.html 通俗来讲,传输网就是传输电信号或光信号的网络。按照覆盖地域的不同,可分为国际传输网与国内传输网。后者又可分为长途传输网与本地传输网。

例如基站至基站用一条48芯或者24芯的光缆连接,这样就算是传输。


传输网定义:

传输网是用做传送通道的网络,一般架构在交换网、数据网和支撑网之下,用来提供信号传送和转换的网络,属于上述3种网络的基础网。传输网一般研究光缆光纤、铜线、信号放大器、接口、接头、接口转换器、微波系统、PDH、SDH、WDM、ASON及卫星等。

]]>
同步光纤网 http://gzyinxun.com/blog/special_terms/330.html 同步光纤网(Synchronous Optical Network),简称SONET。

SONET是Bellcore于八十年代中期首先提出的用光导纤维传输的物理层标准。它被ANSI标准化并被CCITT推荐在全世界推广。

我们可以用看待Ethernet双绞线局域网作为机构网通信系统的同样观点,来看待SONET作为一个全球性通信系统的物理网。

SONET这是一种潜在的全球性网络,在光纤上具有标准的数据传输率,并在世界范围内被广泛接受。SONET使世界各电话公司融为一体。

同步电路上的多路复用通道。这种结构提供了一个方法能准确地知道帧被定位在哪一个具体的通道上并且可以取出这些帧,而不用分路全部的多路传送信号。这样,网上有不同类型的通道(低速和高速),用户可进行多种路由选择。

]]>
EPON技术 http://gzyinxun.com/blog/special_terms/323.html EPON概述

EPON技术由IEEE 802.3 EFM工作组进行标准化。2004年6月,IEEE 802.3EFM工作组发布了EPON标准——IEEE 802.3ah(2005年并入IEEE 802.3-2005标准)。在该标准中将以太网和PON技术相结合,在无源光网络体系架构的基础上,定义了一种新的、应用于EPON系统的物理层(主要是光接口)规范和扩展的以太网数据链路层协议,以实现在点到多点的PON中以太网帧的TDM接入。此外,EPON还定义了一种运行、维护和管理(OAM)机制,以实现必要的运行管理和维护功能。

EPON是一种新型的光纤接入网技术,它采用点到多点结构、无源光纤传输,在以太网之上提供多种业务。它在物理层采用了PON技术,在链路层使用以太网协议,利用PON的拓扑结构实现了以太网的接入。因此,它综合了PON技术和以太网技术的优点:低成本;高带宽;扩展性强,灵活快速的服务重组;与现有以太网的兼容性;方便的管理等等。

EPON接入系统特点

1、局端(OLT)与用户(ONU)之间仅有光纤、光分路器等光无源器件,无需租用机房、无需配备电源、无需有源设备维护人员,因此,可有效节省建设和运营维护成本;

]]>
GPON技术 http://gzyinxun.com/blog/special_terms/322.html GPON概述

吉比特无源光网络(Gigabit-Capable PON,GPON) 技术是基于ITU-TG.984.x标准的最新一代宽带无源光综合接入标准,具有高带宽,高效率,大覆盖范围,用户接口丰富等众多优点,被大多数运营商视为实现接入网业务宽带化,综合化改造的理想技术。

GPON最早由FSAN组织于2002年9月提出,ITU-T在此基础上于2003年3月完成了ITU-T G.984.1 和G.984.2的制定,2004年2 月和6月完成了G.984.3的标准化。从而最终形成了GPON的标准族。

基于GPON技术的设备基本结构与已有的PON类似,也是由局端的 OLT(光线路终端),用户端的ONT/ONU(光网络终端或称作光网络单元 ),连接前两种设备由单模光纤(SM fiber)和无源分光器(Splitter)组成的 ODN(光分配网络)以及网管系统组成。

对于其他的PON标准而言,GPON标准提供了前所未有的高带宽,下行速率高达 2.5Gbit/s,其非对称特性更能适应宽带数据业务市场。提供QoS的全业务保障,同时承载ATM 信元和(或)GEM帧,有很好的提供服务等级、支持QoS保证和全业务接入的能力。承载 GEM帧时,可以将TDM业务映射到GEM帧中,使用标准的 8kHz(125μs)帧能够直接支持TDM业务。作为电信级的技术标准, GPON还规定了在接入网层面上的保护机制和完整的OAM功能。

]]>
